接上文：手动搭建高可用的kubernetes集群(二)

7. kube-apiserver 高可用

按照上面的方式在master01与master02机器上安装kube-apiserver、kube-controller-manager、kube-scheduler，但是现在我们还是手动指定访问的6443和8080端口的，因为我们的域名k8s-api.virtual.local对应的master01节点直接通过http 和https 还不能访问，这里我们使用haproxy 来代替请求。

明白什么意思吗？就是我们需要将http默认的80端口请求转发到apiserver的8080端口，将https默认的443端口请求转发到apiserver的6443端口，所以我们这里使用haproxy来做请求转发。

安装haproxy

1	$ yum install -y haproxy

配置haproxy

由于集群内部有的组建是通过非安全端口访问apiserver 的，有的是通过安全端口访问apiserver 的，所以我们要配置http 和https 两种代理方式，配置文件 /etc/haproxy/haproxy.cfg：

listen stats
  bind    *:9000
  mode    http
  stats   enable
  stats   hide-version
  stats   uri       /stats
  stats   refresh   30s
  stats   realm     Haproxy\ Statistics
  stats   auth      Admin:Password

frontend k8s-api
    bind 192.168.1.137:443
    mode tcp
    option tcplog
    tcp-request inspect-delay 5s
    tcp-request content accept if { req.ssl_hello_type 1 }
    default_backend k8s-api

backend k8s-api
    mode tcp
    option tcplog
    option tcp-check
    balance roundrobin
    default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
    server k8s-api-1 192.168.1.137:6443 check
    server k8s-api-2 192.168.1.138:6443 check

frontend k8s-http-api
    bind 192.168.1.137:80
    mode tcp
    option tcplog
    default_backend k8s-http-api

backend k8s-http-api
    mode tcp
    option tcplog
    option tcp-check
    balance roundrobin
    default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
    server k8s-http-api-1 192.168.1.137:8080 check
    server k8s-http-api-2 192.168.1.138:8080 check

通过上面的配置文件我们可以看出通过https的访问将请求转发给apiserver 的6443端口了，http的请求转发到了apiserver 的8080端口。

启动haproxy

1
2
3

$ sudo systemctl start haproxy
$ sudo systemctl enable haproxy
$ sudo systemctl status haproxy

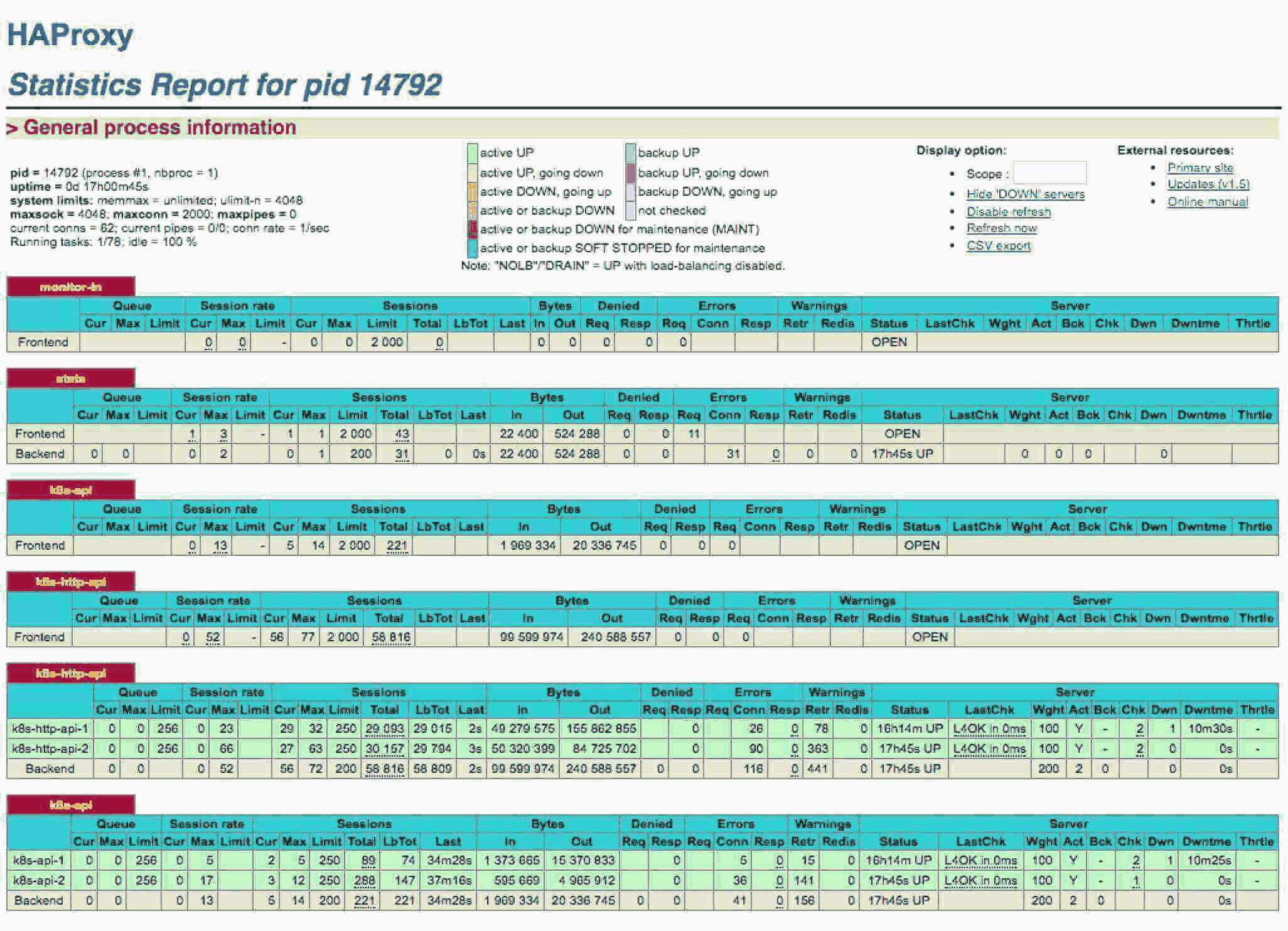

然后我们可以通过上面9000端口监控我们的haproxy的运行状态(192.168.1.137:9000/stats):

![image](/img/posts/1510279991107.jpg)haproxy stats

问题

上面我们的haproxy的确可以代理我们的两个master 上的apiserver 了，但是还不是高可用的，如果master01 这个节点down 掉了，那么我们haproxy 就不能正常提供服务了。这里我们可以使用两种方法来实现高可用

方式1：使用阿里云SLB
这种方式实际上是最省心的，在阿里云上建一个内网的SLB，将master01 与master02 添加到SLB 机器组中，转发80(http)和443(https)端口即可（注意下面的提示）

注意：阿里云的负载均衡是四层TCP负责，不支持后端ECS实例既作为Real Server又作为客户端向所在的负载均衡实例发送请求。因为返回的数据包只在云服务器内部转发，不经过负载均衡，所以在后端ECS实例上去访问负载均衡的服务地址是不通的。什么意思？就是如果你要使用阿里云的SLB的话，那么你不能在apiserver节点上使用SLB（比如在apiserver 上安装kubectl，然后将apiserver的地址设置为SLB的负载地址使用），因为这样的话就可能造成回环了，所以简单的做法是另外用两个新的节点做HA实例，然后将这两个实例添加到SLB 机器组中。

方式2：使用keepalived
KeepAlived 是一个高可用方案，通过 VIP（即虚拟 IP）和心跳检测来实现高可用。其原理是存在一组（两台）服务器，分别赋予 Master、Backup 两个角色，默认情况下Master 会绑定VIP 到自己的网卡上，对外提供服务。Master、Backup 会在一定的时间间隔向对方发送心跳数据包来检测对方的状态，这个时间间隔一般为 2 秒钟，如果Backup 发现Master 宕机，那么Backup 会发送ARP 包到网关，把VIP 绑定到自己的网卡，此时Backup 对外提供服务，实现自动化的故障转移，当Master 恢复的时候会重新接管服务。非常类似于路由器中的虚拟路由器冗余协议（VRRP）

开启路由转发，这里我们定义虚拟IP为：192.168.1.139

$ vi /etc/sysctl.conf
# 添加以下内容
net.ipv4.ip_forward = 1
net.ipv4.ip_nonlocal_bind = 1

# 验证并生效
$ sysctl -p
# 验证是否生效
$ cat /proc/sys/net/ipv4/ip_forward
1

安装keepalived:

1	$ yum install -y keepalived

我们这里将master01 设置为Master，master02 设置为Backup，修改配置：

$ vi /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
   }
   router_id kube_api
}

vrrp_script check_haproxy {
    # 自身状态检测
    script "killall -0 haproxy"
    interval 3
    weight 5
}

vrrp_instance haproxy-vip {
    # 使用单播通信，默认是组播通信
    unicast_src_ip 192.168.1.137
    unicast_peer {
        192.168.1.138
    }
    # 初始化状态
    state MASTER
    # 虚拟ip 绑定的网卡 （这里根据你自己的实际情况选择网卡）
    interface eth0
    # 此ID 要与Backup 配置一致
    virtual_router_id 51
    # 默认启动优先级，要比Backup 大点，但要控制量，保证自身状态检测生效
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        # 虚拟ip 地址
        192.168.1.139
    }
    track_script {
        check_haproxy
    }
}

virtual_server 192.168.1.139 80 {
  delay_loop 5
  lvs_sched wlc
  lvs_method NAT
  persistence_timeout 1800
  protocol TCP

  real_server 192.168.1.137 80 {
    weight 1
    TCP_CHECK {
      connect_port 80
      connect_timeout 3
    }
  }
}

virtual_server 192.168.1.139 443 {
  delay_loop 5
  lvs_sched wlc
  lvs_method NAT
  persistence_timeout 1800
  protocol TCP

  real_server 192.168.1.137 443 {
    weight 1
    TCP_CHECK {
      connect_port 443
      connect_timeout 3
    }
  }
}

统一的方式在master02 节点上安装keepalived，修改配置，只需要将state 更改成BACKUP，priority更改成99，unicast_src_ip 与unicast_peer 地址修改即可。

启动keepalived:

$ systemctl start keepalived
$ systemctl enable keepalived
# 查看日志
$ journalctl -f -u keepalived

验证虚拟IP:

# 使用ifconfig -a 命令查看不到，要使用ip addr
$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:16:3e:00:55:c1 brd ff:ff:ff:ff:ff:ff
    inet 192.168.1.137/24 brd 192.168.1.255 scope global dynamic eth0
       valid_lft 31447746sec preferred_lft 31447746sec
    inet 192.168.1.139/24 brd 192.168.1.255 scope global secondary eth0-vip
       valid_lft forever preferred_lft forever

到这里，我们就可以将上面的6443端口和8080端口去掉了，可以手动将kubectl生成的config文件(~/.kube/config)中的server 地址6443端口去掉，另外kube-controller-manager和kube-scheduler的–master参数中的8080端口去掉了，然后分别重启这两个组件即可。

验证apiserver：关闭master01 节点上的kube-apiserver 进程，然后查看虚拟ip是否漂移到了master02 节点。

然后我们就可以将第一步在/etc/hosts里面设置的域名对应的IP 更改为我们的虚拟IP了

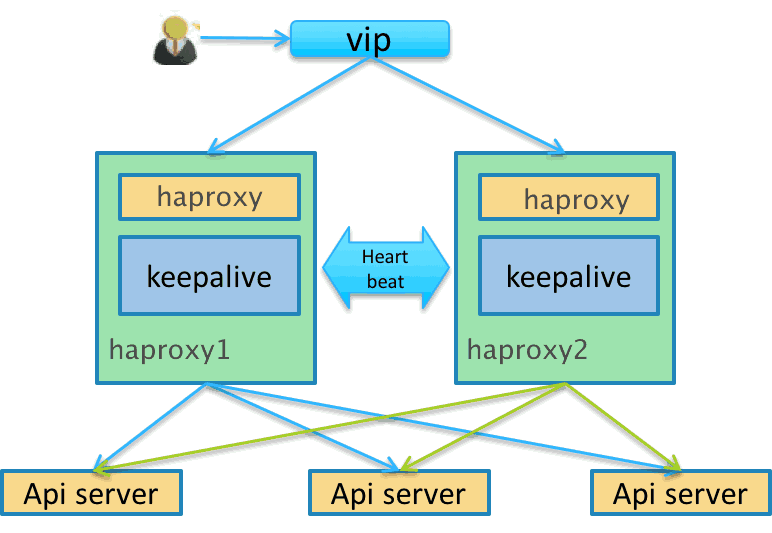

master01 与master 02 节点都需要安装keepalived 和haproxy，实际上我们虚拟IP的自身检测应该是检测haproxy，脚本大家可以自行更改

![image](/img/posts/apiserver-ha.png)kube-apiserver ha

这样我们就实现了接入层apiserver 的高可用了，一个部分是多活的apiserver 服务，另一个部分是一主一备的haproxy 服务。

kube-controller-manager 和kube-scheduler的高可用

Kubernetes 的管理层服务包括kube-scheduler和kube-controller-manager。kube-scheduler和kube-controller-manager使用一主多从的高可用方案，在同一时刻只允许一个服务处以具体的任务。Kubernetes中实现了一套简单的选主逻辑，依赖Etcd实现scheduler和controller-manager的选主功能。如果scheduler和controller-manager在启动的时候设置了leader-elect参数，它们在启动后会先尝试获取leader节点身份，只有在获取leader节点身份后才可以执行具体的业务逻辑。它们分别会在Etcd中创建kube-scheduler和kube-controller-manager的endpoint，endpoint的信息中记录了当前的leader节点信息，以及记录的上次更新时间。leader节点会定期更新endpoint的信息，维护自己的leader身份。每个从节点的服务都会定期检查endpoint的信息，如果endpoint的信息在时间范围内没有更新，它们会尝试更新自己为leader节点。scheduler服务以及controller-manager服务之间不会进行通信，利用Etcd的强一致性，能够保证在分布式高并发情况下leader节点的全局唯一性。整体方案如下图所示：

![image](/img/posts/1498099870616.png)高可用

8. 部署Node 节点

kubernetes Node 节点包含如下组件：

flanneld
docker
kubelet
kube-proxy

环境变量

1
2
3

$ source /usr/k8s/bin/env.sh
$ export KUBE_APISERVER="https://${MASTER_URL}"  // 如果你没有安装`haproxy`的话，还是需要使用6443端口的哦
$ export NODE_IP=192.168.1.170  # 当前部署的节点 IP

按照上面的步骤安装配置好flanneld

开启路由转发

修改/etc/sysctl.conf文件，添加下面的规则：

1
2
3

net.ipv4.ip_forward=1
net.bridge.bridge-nf-call-iptables=1
net.bridge.bridge-nf-call-ip6tables=1

执行下面的命令立即生效：

1	$ sysctl -p

配置docker
你可以用二进制或yum install 的方式来安装docker，然后修改docker 的systemd unit 文件：

$ cat /usr/lib/systemd/system/docker.service  # 用systemctl status docker 命令可查看unit 文件路径
[Unit]
Description=Docker Application Container Engine
Documentation=https://docs.docker.com
After=network-online.target firewalld.service
Wants=network-online.target

[Service]
Type=notify
# the default is not to use systemd for cgroups because the delegate issues still
# exists and systemd currently does not support the cgroup feature set required
# for containers run by docker
EnvironmentFile=-/run/flannel/docker
ExecStart=/usr/bin/dockerd --log-level=info $DOCKER_NETWORK_OPTIONS
ExecReload=/bin/kill -s HUP $MAINPID
# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity
# Uncomment TasksMax if your systemd version supports it.
# Only systemd 226 and above support this version.
#TasksMax=infinity
TimeoutStartSec=0
# set delegate yes so that systemd does not reset the cgroups of docker containers
Delegate=yes
# kill only the docker process, not all processes in the cgroup
KillMode=process
# restart the docker process if it exits prematurely
Restart=on-failure
StartLimitBurst=3
StartLimitInterval=60s

[Install]
WantedBy=multi-user.target

dockerd 运行时会调用其它 docker 命令，如 docker-proxy，所以需要将 docker 命令所在的目录加到 PATH 环境变量中
flanneld 启动时将网络配置写入到 /run/flannel/docker 文件中的变量 DOCKER_NETWORK_OPTIONS，dockerd 命令行上指定该变量值来设置 docker0 网桥参数
如果指定了多个 EnvironmentFile 选项，则必须将 /run/flannel/docker 放在最后(确保 docker0 使用 flanneld 生成的 bip 参数)
不能关闭默认开启的 –iptables 和 –ip-masq 选项
如果内核版本比较新，建议使用 overlay 存储驱动
docker 从 1.13 版本开始，可能将 iptables FORWARD chain的默认策略设置为DROP，从而导致 ping 其它 Node 上的 Pod IP 失败，遇到这种情况时，需要手动设置策略为 ACCEPT：

1	$ sudo iptables -P FORWARD ACCEPT

如果没有开启上面的路由转发(net.ipv4.ip_forward=1)，则需要把以下命令写入/etc/rc.local文件中，防止节点重启iptables FORWARD chain的默认策略又还原为DROP（下面的开机脚本我测试了几次都没生效，不知道是不是方法有误，所以最好的方式还是开启上面的路由转发功能，一劳永逸）

1	sleep 60 && /sbin/iptables -P FORWARD ACCEPT

为了加快 pull image 的速度，可以使用国内的仓库镜像服务器，同时增加下载的并发数。(如果 dockerd 已经运行，则需要重启 dockerd 生效。)

$ cat /etc/docker/daemon.json
{
  "max-concurrent-downloads": 10
}

启动docker

$ sudo systemctl daemon-reload
$ sudo systemctl stop firewalld
$ sudo systemctl disable firewalld
$ sudo iptables -F && sudo iptables -X && sudo iptables -F -t nat && sudo iptables -X -t nat
$ sudo systemctl enable docker
$ sudo systemctl start docker

需要关闭 firewalld(centos7)/ufw(ubuntu16.04)，否则可能会重复创建 iptables 规则
最好清理旧的 iptables rules 和 chains 规则
执行命令：docker version，检查docker服务是否正常

安装和配置kubelet

kubelet 启动时向kube-apiserver 发送TLS bootstrapping 请求，需要先将bootstrap token 文件中的kubelet-bootstrap 用户赋予system:node-bootstrapper 角色，然后kubelet 才有权限创建认证请求(certificatesigningrequests)：

kubelet就是运行在Node节点上的，所以这一步安装是在所有的Node节点上，如果你想把你的Master也当做Node节点的话，当然也可以在Master节点上安装的。

1	$ kubectl create clusterrolebinding kubelet-bootstrap --clusterrole=system:node-bootstrapper --user=kubelet-bootstrap

–user=kubelet-bootstrap 是文件 /etc/kubernetes/token.csv 中指定的用户名，同时也写入了文件 /etc/kubernetes/bootstrap.kubeconfig

另外1.8 版本中还需要为Node 请求创建一个RBAC 授权规则：

1	$ kubectl create clusterrolebinding kubelet-nodes --clusterrole=system:node --group=system:nodes

然后下载最新的kubelet 和kube-proxy 二进制文件（前面下载kubernetes 目录下面其实也有）：

$ wget https://dl.k8s.io/v1.8.2/kubernetes-server-linux-amd64.tar.gz
$ tar -xzvf kubernetes-server-linux-amd64.tar.gz
$ cd kubernetes
$ tar -xzvf  kubernetes-src.tar.gz
$ sudo cp -r ./server/bin/{kube-proxy,kubelet} /usr/k8s/bin/

创建kubelet bootstapping kubeconfig 文件

$ # 设置集群参数
$ kubectl config set-cluster kubernetes \
  --certificate-authority=/etc/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=bootstrap.kubeconfig
$ # 设置客户端认证参数
$ kubectl config set-credentials kubelet-bootstrap \
  --token=${BOOTSTRAP_TOKEN} \
  --kubeconfig=bootstrap.kubeconfig
$ # 设置上下文参数
$ kubectl config set-context default \
  --cluster=kubernetes \
  --user=kubelet-bootstrap \
  --kubeconfig=bootstrap.kubeconfig
$ # 设置默认上下文
$ kubectl config use-context default --kubeconfig=bootstrap.kubeconfig
$ mv bootstrap.kubeconfig /etc/kubernetes/

–embed-certs 为 true 时表示将 certificate-authority 证书写入到生成的 bootstrap.kubeconfig 文件中；
设置 kubelet 客户端认证参数时没有指定秘钥和证书，后续由 kube-apiserver 自动生成；

创建kubelet 的systemd unit 文件

$ sudo mkdir /var/lib/kubelet # 必须先创建工作目录
$ cat > kubelet.service <<EOF
[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
After=docker.service
Requires=docker.service

[Service]
WorkingDirectory=/var/lib/kubelet
ExecStart=/usr/k8s/bin/kubelet \\
  --fail-swap-on=false \\
  --cgroup-driver=cgroupfs \\
  --address=${NODE_IP} \\
  --hostname-override=${NODE_IP} \\
  --experimental-bootstrap-kubeconfig=/etc/kubernetes/bootstrap.kubeconfig \\
  --kubeconfig=/etc/kubernetes/kubelet.kubeconfig \\
  --require-kubeconfig \\
  --cert-dir=/etc/kubernetes/ssl \\
  --cluster-dns=${CLUSTER_DNS_SVC_IP} \\
  --cluster-domain=${CLUSTER_DNS_DOMAIN} \\
  --hairpin-mode promiscuous-bridge \\
  --allow-privileged=true \\
  --serialize-image-pulls=false \\
  --logtostderr=true \\
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target
EOF

请仔细阅读下面的注意事项，不然可能会启动失败。

–fail-swap-on参数，这个一定要注意，Kubernetes 1.8开始要求关闭系统的Swap，如果不关闭，默认配置下kubelet将无法启动，也可以通过kubelet的启动参数–fail-swap-on=false来避免该问题
–cgroup-driver参数，kubelet 用来维护主机的的 cgroups 的，默认是cgroupfs，但是这个地方的值需要你根据docker 的配置来确定（docker info |grep cgroup）
-address 不能设置为 127.0.0.1，否则后续 Pods 访问 kubelet 的 API 接口时会失败，因为 Pods 访问的 127.0.0.1指向自己而不是 kubelet
如果设置了 –hostname-override 选项，则 kube-proxy 也需要设置该选项，否则会出现找不到 Node 的情况
–experimental-bootstrap-kubeconfig 指向 bootstrap kubeconfig 文件，kubelet 使用该文件中的用户名和 token 向 kube-apiserver 发送 TLS Bootstrapping 请求
管理员通过了 CSR 请求后，kubelet 自动在 –cert-dir 目录创建证书和私钥文件(kubelet-client.crt 和 kubelet-client.key)，然后写入 –kubeconfig 文件(自动创建 –kubeconfig 指定的文件)
建议在 –kubeconfig 配置文件中指定 kube-apiserver 地址，如果未指定 –api-servers 选项，则必须指定 –require-kubeconfig 选项后才从配置文件中读取 kue-apiserver 的地址，否则 kubelet 启动后将找不到 kube-apiserver (日志中提示未找到 API Server），kubectl get nodes 不会返回对应的 Node 信息
–cluster-dns 指定 kubedns 的 Service IP(可以先分配，后续创建 kubedns 服务时指定该 IP)，–cluster-domain 指定域名后缀，这两个参数同时指定后才会生效

启动kubelet

$ sudo cp kubelet.service /etc/systemd/system/kubelet.service
$ sudo systemctl daemon-reload
$ sudo systemctl enable kubelet
$ sudo systemctl start kubelet
$ systemctl status kubelet

通过kubelet 的TLS 证书请求

kubelet 首次启动时向kube-apiserver 发送证书签名请求，必须通过后kubernetes 系统才会将该 Node 加入到集群。查看未授权的CSR 请求：

$ kubectl get csr
NAME                                                   AGE       REQUESTOR           CONDITION
node-csr--k3G2G1EoM4h9w1FuJRjJjfbIPNxa551A8TZfW9dG-g   2m        kubelet-bootstrap   Pending
$ kubectl get nodes
No resources found.

通过CSR 请求：

$ kubectl certificate approve node-csr--k3G2G1EoM4h9w1FuJRjJjfbIPNxa551A8TZfW9dG-g
certificatesigningrequest "node-csr--k3G2G1EoM4h9w1FuJRjJjfbIPNxa551A8TZfW9dG-g" approved
$ kubectl get nodes
NAME            STATUS    ROLES     AGE       VERSION
192.168.1.170   Ready     <none>    48s       v1.8.1

自动生成了kubelet kubeconfig 文件和公私钥：

$ ls -l /etc/kubernetes/kubelet.kubeconfig
-rw------- 1 root root 2280 Nov  7 10:26 /etc/kubernetes/kubelet.kubeconfig
$ ls -l /etc/kubernetes/ssl/kubelet*
-rw-r--r-- 1 root root 1046 Nov  7 10:26 /etc/kubernetes/ssl/kubelet-client.crt
-rw------- 1 root root  227 Nov  7 10:22 /etc/kubernetes/ssl/kubelet-client.key
-rw-r--r-- 1 root root 1115 Nov  7 10:16 /etc/kubernetes/ssl/kubelet.crt
-rw------- 1 root root 1675 Nov  7 10:16 /etc/kubernetes/ssl/kubelet.key

配置kube-proxy

创建kube-proxy 证书签名请求：

$ cat > kube-proxy-csr.json <<EOF
{
  "CN": "system:kube-proxy",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

CN 指定该证书的 User 为 system:kube-proxy
kube-apiserver 预定义的 RoleBinding system:node-proxier 将User system:kube-proxy 与 Role system:node-proxier绑定，该 Role 授予了调用 kube-apiserver Proxy 相关 API 的权限
hosts 属性值为空列表

生成kube-proxy 客户端证书和私钥

$ cfssl gencert -ca=/etc/kubernetes/ssl/ca.pem \
  -ca-key=/etc/kubernetes/ssl/ca-key.pem \
  -config=/etc/kubernetes/ssl/ca-config.json \
  -profile=kubernetes kube-proxy-csr.json | cfssljson -bare kube-proxy
$ ls kube-proxy*
kube-proxy.csr  kube-proxy-csr.json  kube-proxy-key.pem  kube-proxy.pem
$ sudo mv kube-proxy*.pem /etc/kubernetes/ssl/

创建kube-proxy kubeconfig 文件

$ # 设置集群参数
$ kubectl config set-cluster kubernetes \
  --certificate-authority=/etc/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=kube-proxy.kubeconfig
$ # 设置客户端认证参数
$ kubectl config set-credentials kube-proxy \
  --client-certificate=/etc/kubernetes/ssl/kube-proxy.pem \
  --client-key=/etc/kubernetes/ssl/kube-proxy-key.pem \
  --embed-certs=true \
  --kubeconfig=kube-proxy.kubeconfig
$ # 设置上下文参数
$ kubectl config set-context default \
  --cluster=kubernetes \
  --user=kube-proxy \
  --kubeconfig=kube-proxy.kubeconfig
$ # 设置默认上下文
$ kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig
$ mv kube-proxy.kubeconfig /etc/kubernetes/

设置集群参数和客户端认证参数时 –embed-certs 都为 true，这会将 certificate-authority、client-certificate 和 client-key 指向的证书文件内容写入到生成的 kube-proxy.kubeconfig 文件中
kube-proxy.pem 证书中 CN 为 system:kube-proxy，kube-apiserver 预定义的 RoleBinding cluster-admin 将User system:kube-proxy 与 Role system:node-proxier 绑定，该 Role 授予了调用 kube-apiserver Proxy 相关 API 的权限

创建kube-proxy 的systemd unit 文件

$ sudo mkdir -p /var/lib/kube-proxy # 必须先创建工作目录
$ cat > kube-proxy.service <<EOF
[Unit]
Description=Kubernetes Kube-Proxy Server
Documentation=https://github.com/GoogleCloudPlatform/kubernetes
After=network.target

[Service]
WorkingDirectory=/var/lib/kube-proxy
ExecStart=/usr/k8s/bin/kube-proxy \\
  --bind-address=${NODE_IP} \\
  --hostname-override=${NODE_IP} \\
  --cluster-cidr=${SERVICE_CIDR} \\
  --kubeconfig=/etc/kubernetes/kube-proxy.kubeconfig \\
  --logtostderr=true \\
  --v=2
Restart=on-failure
RestartSec=5
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

–hostname-override 参数值必须与 kubelet 的值一致，否则 kube-proxy 启动后会找不到该 Node，从而不会创建任何 iptables 规则
–cluster-cidr 必须与 kube-apiserver 的 –service-cluster-ip-range 选项值一致
kube-proxy 根据 –cluster-cidr 判断集群内部和外部流量，指定 –cluster-cidr 或 –masquerade-all 选项后 kube-proxy 才会对访问 Service IP 的请求做 SNAT
–kubeconfig 指定的配置文件嵌入了 kube-apiserver 的地址、用户名、证书、秘钥等请求和认证信息
预定义的 RoleBinding cluster-admin 将User system:kube-proxy 与 Role system:node-proxier 绑定，该 Role 授予了调用 kube-apiserver Proxy 相关 API 的权限

启动kube-proxy

$ sudo cp kube-proxy.service /etc/systemd/system/
$ sudo systemctl daemon-reload
$ sudo systemctl enable kube-proxy
$ sudo systemctl start kube-proxy
$ systemctl status kube-proxy

验证集群功能

定义yaml 文件：（将下面内容保存为：nginx-ds.yaml）

apiVersion: v1
kind: Service
metadata:
  name: nginx-ds
  labels:
    app: nginx-ds
spec:
  type: NodePort
  selector:
    app: nginx-ds
  ports:
  - name: http
    port: 80
    targetPort: 80
---
apiVersion: extensions/v1beta1
kind: DaemonSet
metadata:
  name: nginx-ds
  labels:
    addonmanager.kubernetes.io/mode: Reconcile
spec:
  template:
    metadata:
      labels:
        app: nginx-ds
    spec:
      containers:
      - name: my-nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80

创建 Pod 和服务：

1
2
3

$ kubectl create -f nginx-ds.yml
service "nginx-ds" created
daemonset "nginx-ds" created

执行下面的命令查看Pod 和SVC：

$ kubectl get pods -o wide
NAME             READY     STATUS    RESTARTS   AGE       IP           NODE
nginx-ds-f29zt   1/1       Running   0          23m       172.17.0.2   192.168.1.170
$ kubectl get svc
NAME         TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)        AGE
nginx-ds     NodePort    10.254.6.249   <none>        80:30813/TCP   24m

可以看到：

服务IP：10.254.6.249
服务端口：80
NodePort端口：30813

在所有 Node 上执行：

1 2	$ curl 10.254.6.249 $ curl 192.168.1.170:30813

执行上面的命令预期都会输出nginx 欢迎页面内容，表示我们的Node 节点正常运行了。

9. 部署kubedns 插件

官方文件目录：kubernetes/cluster/addons/dns

使用的文件：

1 2	$ ls .yaml .base kubedns-cm.yaml kubedns-sa.yaml kubedns-controller.yaml.base kubedns-svc.yaml.base

系统预定义的RoleBinding

预定义的RoleBinding system:kube-dns将kube-system 命名空间的kube-dnsServiceAccount 与 system:kube-dns Role 绑定，该Role 具有访问kube-apiserver DNS 相关的API 权限：

$ kubectl get clusterrolebindings system:kube-dns -o yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  creationTimestamp: 2017-11-06T10:51:59Z
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
  name: system:kube-dns
  resourceVersion: "78"
  selfLink: /apis/rbac.authorization.k8s.io/v1/clusterrolebindings/system%3Akube-dns
  uid: 83a25fd9-c2e0-11e7-9646-00163e0055c1
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:kube-dns
subjects:
- kind: ServiceAccount
  name: kube-dns
  namespace: kube-system

kubedns-controller.yaml 中定义的 Pods 时使用了 kubedns-sa.yaml 文件定义的 kube-dns ServiceAccount，所以具有访问 kube-apiserver DNS 相关 API 的权限；

配置kube-dns ServiceAccount

无需更改

配置kube-dns 服务

$ diff kubedns-svc.yaml.base kubedns-svc.yaml
30c30
<   clusterIP: __PILLAR__DNS__SERVER__
---
>   clusterIP: 10.254.0.2

需要将 spec.clusterIP 设置为集群环境变量中变量 CLUSTER_DNS_SVC_IP 值，这个IP 需要和 kubelet 的 —cluster-dns 参数值一致

配置kube-dns Deployment

$ diff kubedns-controller.yaml.base kubedns-controller.yaml
88c88
<         - --domain=__PILLAR__DNS__DOMAIN__.
---
>         - --domain=cluster.local
128c128
<         - --server=/__PILLAR__DNS__DOMAIN__/127.0.0.1#10053
---
>         - --server=/cluster.local/127.0.0.1#10053
160,161c160,161
<         - --probe=kubedns,127.0.0.1:10053,kubernetes.default.svc.__PILLAR__DNS__DOMAIN__,5,A
<         - --probe=dnsmasq,127.0.0.1:53,kubernetes.default.svc.__PILLAR__DNS__DOMAIN__,5,A
---
>         - --probe=kubedns,127.0.0.1:10053,kubernetes.default.svc.cluster.local,5,A
>         - --probe=dnsmasq,127.0.0.1:53,kubernetes.default.svc.cluster.local,5,A

–domain 为集群环境变量CLUSTER_DNS_DOMAIN 的值
使用系统已经做了 RoleBinding 的 kube-dns ServiceAccount，该账户具有访问 kube-apiserver DNS 相关 API 的权限

执行所有定义文件

$ pwd
/home/ych/k8s-repo/kube-dns
$ ls *.yaml
kubedns-cm.yaml  kubedns-controller.yaml  kubedns-sa.yaml  kubedns-svc.yaml
$ kubectl create -f .

检查kubedns 功能

新建一个Deployment

$ cat > my-nginx.yaml<<EOF
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: my-nginx
spec:
  replicas: 2
  template:
    metadata:
      labels:
        run: my-nginx
    spec:
      containers:
      - name: my-nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
EOF
$ kubectl create -f my-nginx.yaml
deployment "my-nginx" created

Expose 该Deployment，生成my-nginx 服务

$ kubectl expose deploy my-nginx
$ kubectl get services
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.254.0.1      <none>        443/TCP   1d
my-nginx     ClusterIP   10.254.32.162   <none>        80/TCP    56s

然后创建另外一个Pod，查看/etc/resolv.conf是否包含kubelet配置的–cluster-dns 和–cluster-domain，是否能够将服务my-nginx 解析到上面显示的CLUSTER-IP 10.254.32.162上

$ cat > pod-nginx.yaml<<EOF
apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx
    image: nginx:1.7.9
    ports:
    - containerPort: 80
EOF
$ kubectl create -f pod-nginx.yaml
pod "nginx" created
$ kubectl exec  nginx -i -t -- /bin/bash
root@nginx:/# cat /etc/resolv.conf
nameserver 10.254.0.2
search default.svc.cluster.local. svc.cluster.local. cluster.local.
options ndots:5
root@nginx:/# ping my-nginx
PING my-nginx.default.svc.cluster.local (10.254.32.162): 48 data bytes
^C--- my-nginx.default.svc.cluster.local ping statistics ---
14 packets transmitted, 0 packets received, 100% packet loss

root@nginx:/# ping kubernetes
PING kubernetes.default.svc.cluster.local (10.254.0.1): 48 data bytes
^C--- kubernetes.default.svc.cluster.local ping statistics ---
6 packets transmitted, 0 packets received, 100% packet loss

root@nginx:/# ping kube-dns.kube-system.svc.cluster.local
PING kube-dns.kube-system.svc.cluster.local (10.254.0.2): 48 data bytes
^C--- kube-dns.kube-system.svc.cluster.local ping statistics ---
2 packets transmitted, 0 packets received, 100% packet loss

接下文：手动搭建高可用的kubernetes集群(四)

多读书多实践，勤思考善领悟

二进制搭建高可用的kubernetes集群(三)
