一 引子

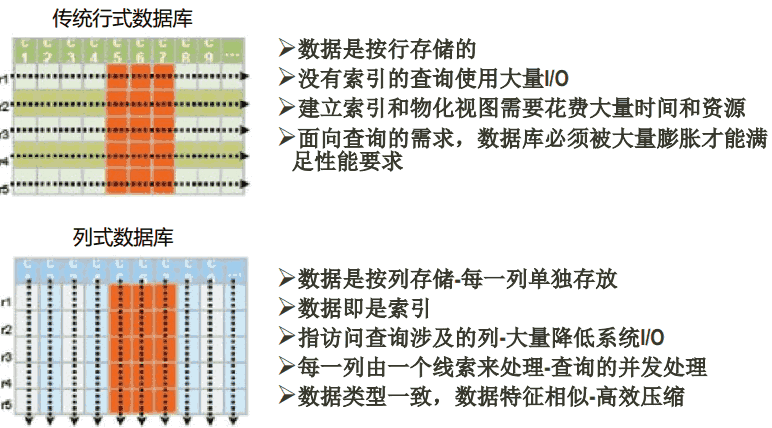

在说Hase是个啥家伙之前，首先我们来看看两个概念，面向行存储和面向列存储。面向行存储，我相信大伙儿应该都清楚，我们熟悉的RDBMS就是此种类型的，面向行存储的数据库主要适合于事务性要求严格场合，或者说面向行存储的存储系统适合OLTP，但是根据CAP理论(参考:CAP理论参考)，传统的RDBMS，为了实现强一致性，通过严格的ACID事务来进行同步，这就造成了系统的可用性和伸缩性方面大大折扣，而目前的很多NoSQL产品，包括Hbase，它们都是一种最终一致性的系统，它们为了高的可用性牺牲了一部分的一致性。好像，我上面说了面向列存储，那么到底什么是面向列存储呢？Hbase,Casandra,Bigtable都属于面向列存储的分布式存储系统。看到这里，如果您不明白Hbase是个啥东东，不要紧，我再总结一下下：

Hbase是一个面向列存储的分布式存储系统，它的优点在于可以实现高性能的并发读写操作，同时Hbase还会对数据进行透明的切分，这样就使得存储本身具有了水平伸缩性。

二 Hbase是个啥东东？

HBase建立在HDFS之上，提供高可靠性、高性能、列存储、可伸缩、实时读写的数据库系统。它介于NoSQL和RDBMS之间，仅能通过行键(row key)和行键序列来检索数据，仅支持单行事务(可通过Hive支持来实现多表联合等复杂操作)。主要用来存储非结构化和半结构化的松散数据。与Hadoop一样，HBase目标主要依靠横向扩展，通过不断增加廉价的商用服务器，来增加计算和存储能力。

HBase表一般有这样的特点：

• 大：一个表可以有上亿行，上百万列
• 面向列：面向列(族)的存储和权限控制，列(族)独立检索。
• 稀疏：对于为空(null)的列，并不占用存储空间，因此，表可以设计的非常稀疏。

三 HBase体系架构

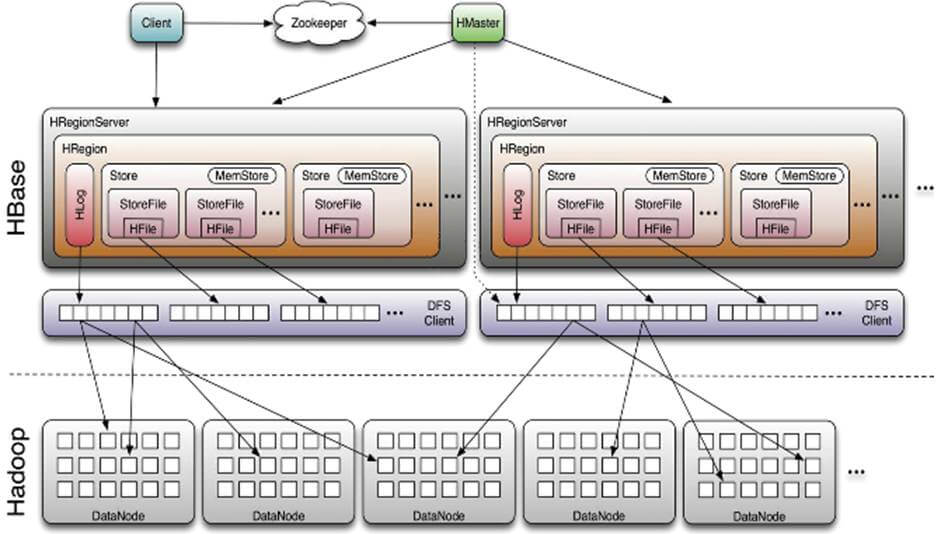

HBase的服务器体系结构遵循简单的主从服务器架构。它由HRegion Server和HMaster组成，HMaster负责管理所有的HRegion Server，HBase中所有的服务器都通过ZooKeeper来协调。HBase的体系结构如下图所示。

四 Hbase的二类数据模型

HBASE的二类数据模型是指从逻辑模型与物理模型来了解Hbase的数据模型,表是HBase表达数据的逻辑组织方式,而基于列的存储则是数据在底层的组织方式.

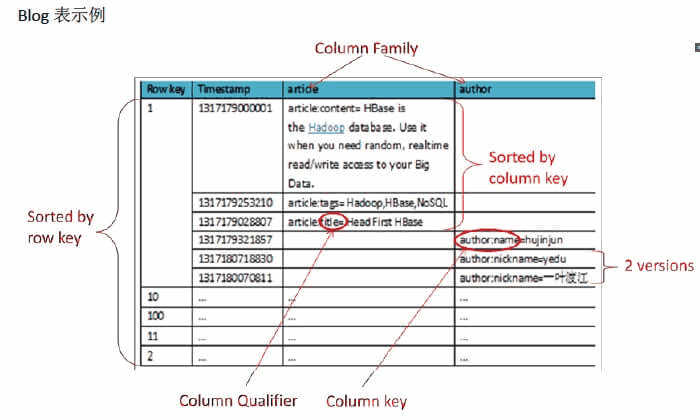

1 逻辑模型

HBase,Cassandra的数据模型非常类似，他们的思想都是来源于Google的Bigtable，因此这三者的数据模型非常类似，唯一不同的就是Cassandra具有Super cloumn family的概念，而Hbase目前我没发现。

在Hbase里面有以下两个主要的概念，Row key,Column Family，我们首先来看看Column family,Column family中文又名“列族”，Column family是在系统启动之前预先定义好的，每一个Column Family都可以根据“限定符”有多个column.下面我们来举个例子就会非常的清晰了。

假如系统中有一个User表，如果按照传统的RDBMS的话，User表中的列是固定的，比如schema 定义了name,age,sex等属性，User的属性是不能动态增加的。但是如果采用列存储系统，比如Hbase，那么我们可以定义User表，然后定义info 列族，User的数据可以分为：info:name = zhangsan,info:age=30,info:sex=male等，如果后来你又想增加另外的属性，这样很方便只需要info:newProperty就可以了。

也许前面的这个例子还不够清晰，我们再举个例子来解释一下，熟悉SNS的朋友，应该都知道有好友Feed，一般设计Feed，我们都是按照“某人在某时做了标题为某某的事情”，但是同时一般我们也会预留一下关键字，比如有时候feed也许需要url，feed需要image属性等，这样来说，feed本身的属性是不确定的，因此如果采用传统的关系数据库将非常麻烦，况且关系数据库会造成一些为null的单元浪费，而列存储就不会出现这个问题，在Hbase里，如果每一个column 单元没有值，那么是占用空间的。下面我们通过两张图来形象的表示这种关系：

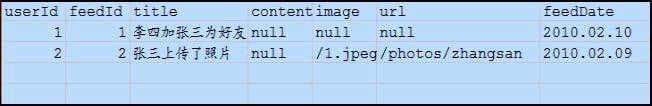

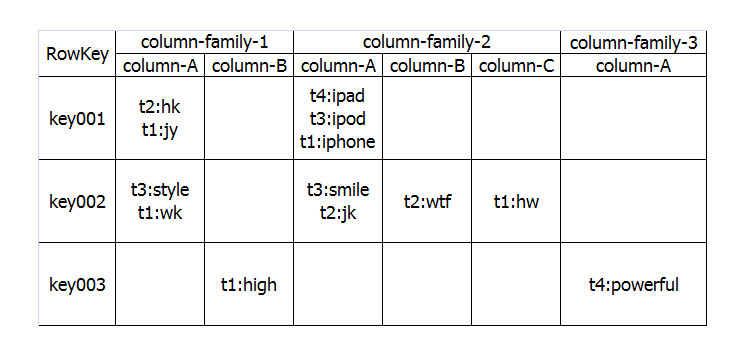

上图是传统的RDBMS设计的Feed表，我们可以看出feed有多少列是固定的，不能增加，并且为null的列浪费了空间。但是我们再看看下图，下图为Hbase，Cassandra,Bigtable的数据模型图，从下图可以看出，Feed表的列可以动态的增加，并且为空的列是不存储的，这就大大节约了空间，关键是Feed这东西随着系统的运行，各种各样的Feed会出现，我们事先没办法预测有多少种Feed，那么我们也就没有办法确定Feed表有多少列，因此Hbase,Cassandra,Bigtable的基于列存储的数据模型就非常适合此场景。说到这里，采用Hbase的这种方式，还有一个非常重要的好处就是Feed会自动切分，当Feed表中的数据超过某一个阀值以后，Hbase会自动为我们切分数据，这样的话，查询就具有了伸缩性，而再加上Hbase的弱事务性的特性，对Hbase的写入操作也将变得非常快。

上面说了Column family，那么我之前说的Row key是啥东东，其实你可以理解row key为RDBMS中的某一个行的主键，但是因为Hbase不支持条件查询以及Order by等查询，因此Row key的设计就要根据你系统的查询需求来设计了额。我还拿刚才那个Feed的列子来说，我们一般是查询某个人最新的一些Feed，因此我们Feed的Row key可以有以下三个部分构成，这样以来当我们要查询某个人的最进的Feed就可以指定Start Rowkey为<0><0>，End Rowkey为<Long.MAX_VALUE><Long.MAX_VALUE>来查询了，同时因为Hbase中的记录是按照rowkey来排序的，这样就使得查询变得非常快。

2 物理模型

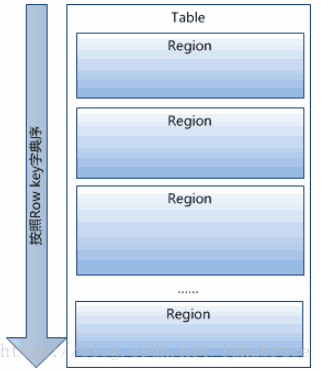

1) 已经提到过，Table中的所有行都按照row key的字典序排列。

2) Table 在行的方向上分割为多个Hregion。

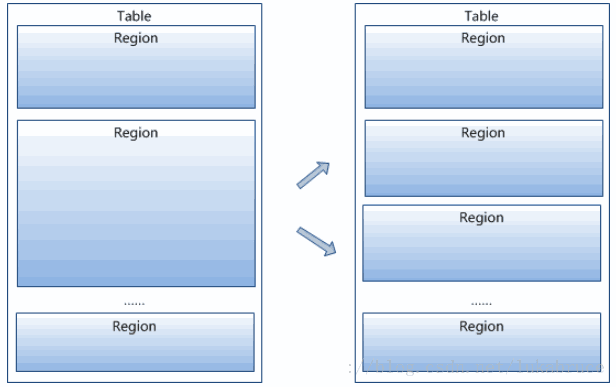

3) region按大小分割的，每个表一开始只有一个region，随着数据不断插入表，region不断增大，当增大到一个阀值的时候，Hregion就会等分会两个新的Hregion。当table中的行不断增多，就会有越来越多的Hregion。

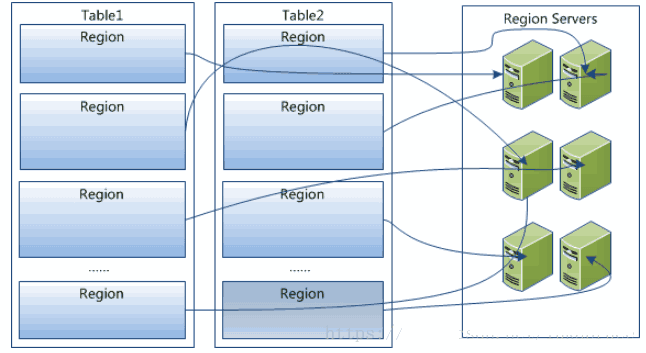

4) Hregion是Hbase中分布式存储和负载均衡的最小单元。最小单元就表示不同的Hregion可以分布在不同的HRegion server上。但一个Hregion是不会拆分到多个server上的。

5) HRegion虽然是分布式存储的最小单元，但并不是存储的最小单元。

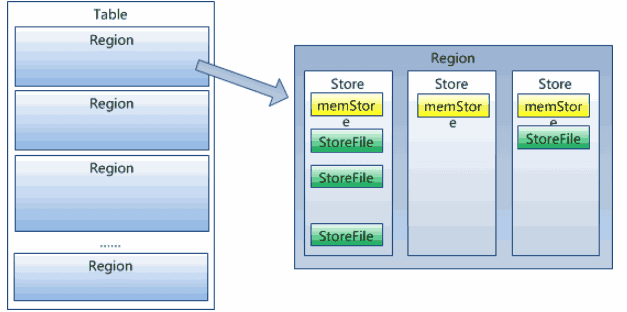

事实上，HRegion由一个或者多个Store组成，每个store保存一个columns family。

每个Strore又由一个memStore和0至多个StoreFile组成。如图：

StoreFile以HFile格式保存在HDFS上。

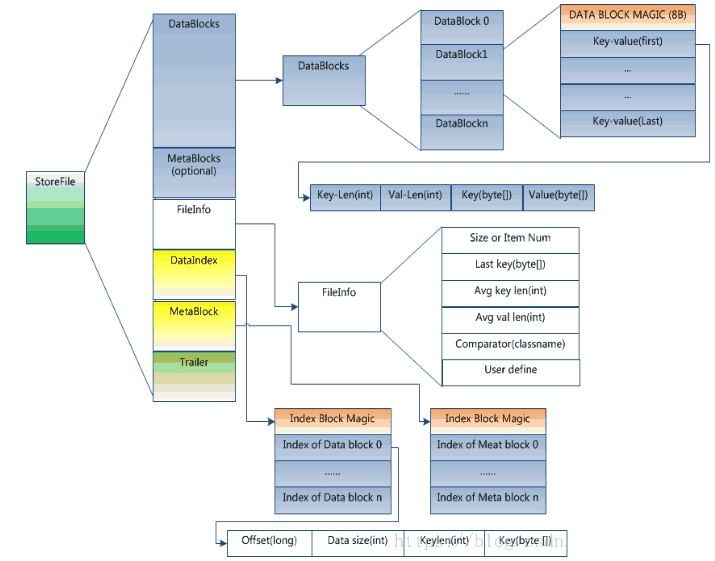

HFile的格式为：

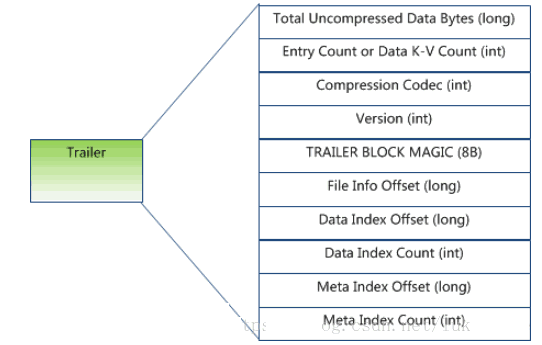

Trailer部分的格式:

HFile分为六个部分：

Data Block 段–保存表中的数据，这部分可以被压缩

Meta Block 段 (可选的)–保存用户自定义的kv对，可以被压缩。

File Info 段–Hfile的元信息，不被压缩，用户也可以在这一部分添加自己的元信息。

Data Block Index 段–Data Block的索引。每条索引的key是被索引的block的第一条记录的key。

Meta Block Index段 (可选的)–Meta Block的索引。

Trailer–这一段是定长的。保存了每一段的偏移量，读取一个HFile时，会首先 读取Trailer，Trailer保存了每个段的起始位置(段的Magic Number用来做安全check)，然后，DataBlock Index会被读取到内存中，这样，当检索某个key时，不需要扫描整个HFile，而只需从内存中找到key所在的block，通过一次磁盘io将整个 block读取到内存中，再找到需要的key。DataBlock Index采用LRU机制淘汰。

HFile的Data Block，Meta Block通常采用压缩方式存储，压缩之后可以大大减少网络IO和磁盘IO，随之而来的开销当然是需要花费cpu进行压缩和解压缩。

目标Hfile的压缩支持两种方式：Gzip，Lzo。

HLog(WAL log)

WAL 意为Write ahead log(http://en.wikipedia.org/wiki/Write-ahead_logging) ，类似mysql中的binlog,用来 做灾难恢复只用，Hlog记录数据的所有变更,一旦数据修改，就可以从log中进行恢复。

每个Region Server维护一个Hlog,而不是每个Region一个。这样不同region(来自不同table)的日志会混在一起，这样做的目的是不断追加单个 文件相对于同时写多个文件而言，可以减少磁盘寻址次数，因此可以提高对table的写性能。带来的麻烦是，如果一台region server下线，为了恢复其上的region，需要将region server上的log进行拆分，然后分发到其它region server上进行恢复。

HLog文件就是一个普通的Hadoop Sequence File，Sequence File 的Key是HLogKey对象，HLogKey中记录了写入数据的归属信息，除了table和region名字外，同时还包括 sequence number和timestamp，timestamp是”写入时间”，sequence number的起始值为0，或者是最近一次存入文件系统中sequence number。HLog Sequece File的Value是HBase的KeyValue对象，即对应HFile中的KeyValue，可参见上文描述。

五 HBase and Hive？

Hbase和Hive在大数据架构中处在不同位置，Hbase主要解决实时数据查询问题，Hive主要解决数据处理和计算问题，一般是配合使用。

1 区别：

Hbase： Hadoop database 的简称，也就是基于Hadoop数据库，是一种NoSQL数据库，主要适用于海量明细数据（十亿、百亿）的随机实时查询，如日志明细、交易清单、轨迹行为等。

Hive：Hive是Hadoop数据仓库，严格来说，不是数据库，主要是让开发人员能够通过SQL来计算和处理HDFS上的结构化数据，适用于离线的批量数据计算。

通过元数据来描述Hdfs上的结构化文本数据，通俗点来说，就是定义一张表来描述HDFS上的结构化文本，包括各列数据名称，数据类型是什么等，方便我们处理数据，当前很多SQL ON Hadoop的计算引擎均用的是hive的元数据，如Spark SQL、Impala等；

基于第一点，通过SQL来处理和计算HDFS的数据，Hive会将SQL翻译为Mapreduce来处理数据；

2 关系

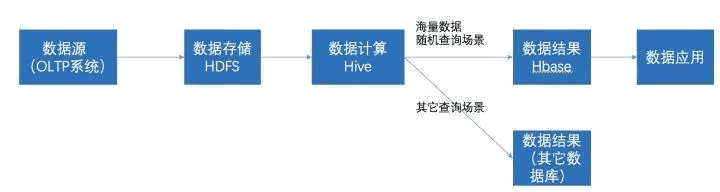

在大数据架构中，Hive和HBase是协作关系，数据流一般如下图：

通过ETL工具将数据源抽取到HDFS存储；

通过Hive清洗、处理和计算原始数据；

HIve清洗处理后的结果，如果是面向海量数据随机查询场景的可存入Hbase

数据应用从HBase查询数据；

3 HBase实例及代码解释

要想使用HBase存取数据必须要有两个步骤：

1)、建立HBase表

create 'test','info'
put 'test1','101','info:name','wang'
put 'test1','101','info:sex','female'

put 'test2','102','info:name','zhang'
put 'test2','102','info:sex','male'

get 'test','101'

上面创建了一个HBase的test表，用于HBase和数据库做映射使用，同时往这个表里put了两行数据，分别是101和102（row key），info代表列簇，包含了name和sex两列的值

2)、建立HBase外表

create external table hbase_test(id string, name string,sex string)
stored by 'org.apache.hadoop.hive.hbase.HBaseStorageHandler'
with serdeproperties('hbase.columns.mapping'=':key,info:name,info:sex') tblproperties('hbase.table.name'='test');

上述建立了一张外表，stored by制定HBase的存储格式，with后面是序列化和反序列化，作用是进行map映射，从上面的语句可以看出，将id映射成了key、将name、和sex映射成了info（列簇）
