一、 数据准备

本文主要介绍Spark SQL的多表连接，需要预先准备测试数据。分别创建员工和部门的Datafame，并注册为临时视图，代码如下：

val spark = SparkSession.builder().appName("aggregations").master("local[2]").getOrCreate()

val empDF = spark.read.json("/usr/file/json/emp.json")
empDF.createOrReplaceTempView("emp")

val deptDF = spark.read.json("/usr/file/json/dept.json")
deptDF.createOrReplaceTempView("dept")

两表的主要字段如下：

emp员工表
 |-- ENAME: 员工姓名
 |-- DEPTNO: 部门编号
 |-- EMPNO: 员工编号
 |-- HIREDATE: 入职时间
 |-- JOB: 职务
 |-- MGR: 上级编号
 |-- SAL: 薪资
 |-- COMM: 奖金

dept部门表
 |-- DEPTNO: 部门编号
 |-- DNAME:  部门名称
 |-- LOC:    部门所在城市

注：emp.json，dept.json可以在本仓库的resources目录进行下载。

二、连接类型

Spark中支持多种连接类型：

• Inner Join : 内连接；
• Full Outer Join : 全外连接；
• Left Outer Join : 左外连接；
• Right Outer Join : 右外连接；
• Left Semi Join : 左半连接；
• Left Anti Join : 左反连接；
• Natural Join : 自然连接；
• Cross (or Cartesian) Join : 交叉(或笛卡尔)连接。

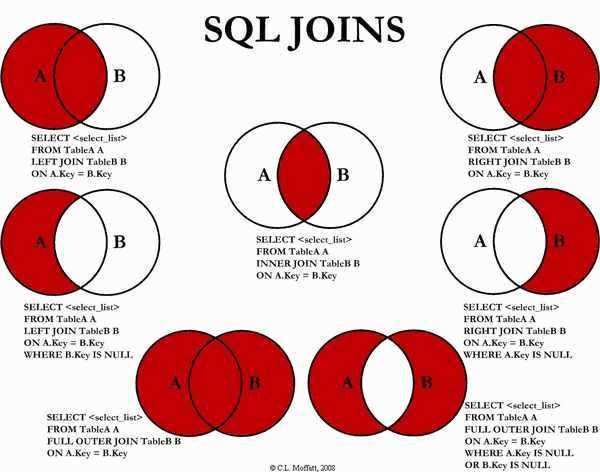

其中内，外连接，笛卡尔积均与普通关系型数据库中的相同，如下图所示：

这里解释一下左半连接和左反连接，这两个连接等价于关系型数据库中的IN和NOT IN字句：

-- LEFT SEMI JOIN
SELECT * FROM emp LEFT SEMI JOIN dept ON emp.deptno = dept.deptno
-- 等价于如下的IN语句
SELECT * FROM emp WHERE deptno IN (SELECT deptno FROM dept)

-- LEFT ANTI JOIN
SELECT * FROM emp LEFT ANTI JOIN dept ON emp.deptno = dept.deptno
-- 等价于如下的IN语句
SELECT * FROM emp WHERE deptno NOT IN (SELECT deptno FROM dept)

所有连接类型的示例代码如下：

2.1 INNER JOIN

// 1.定义连接表达式
val joinExpression = empDF.col("deptno") === deptDF.col("deptno")
// 2.连接查询
empDF.join(deptDF,joinExpression).select("ename","dname").show()

// 等价SQL如下：
spark.sql("SELECT ename,dname FROM emp JOIN dept ON emp.deptno = dept.deptno").show()

2.2 FULL OUTER JOIN

empDF.join(deptDF, joinExpression, "outer").show()
spark.sql("SELECT * FROM emp FULL OUTER JOIN dept ON emp.deptno = dept.deptno").show()

2.3 LEFT OUTER JOIN

empDF.join(deptDF, joinExpression, "left_outer").show()
spark.sql("SELECT * FROM emp LEFT OUTER JOIN dept ON emp.deptno = dept.deptno").show()

2.4 RIGHT OUTER JOIN

empDF.join(deptDF, joinExpression, "right_outer").show()
spark.sql("SELECT * FROM emp RIGHT OUTER JOIN dept ON emp.deptno = dept.deptno").show()

2.5 LEFT SEMI JOIN

empDF.join(deptDF, joinExpression, "left_semi").show()
spark.sql("SELECT * FROM emp LEFT SEMI JOIN dept ON emp.deptno = dept.deptno").show()

2.6 LEFT ANTI JOIN

empDF.join(deptDF, joinExpression, "left_anti").show()
spark.sql("SELECT * FROM emp LEFT ANTI JOIN dept ON emp.deptno = dept.deptno").show()

2.7 CROSS JOIN

empDF.join(deptDF, joinExpression, "cross").show()
spark.sql("SELECT * FROM emp CROSS JOIN dept ON emp.deptno = dept.deptno").show()

2.8 NATURAL JOIN

自然连接是在两张表中寻找那些数据类型和列名都相同的字段，然后自动地将他们连接起来，并返回所有符合条件的结果。

spark.sql("SELECT * FROM emp NATURAL JOIN dept").show()

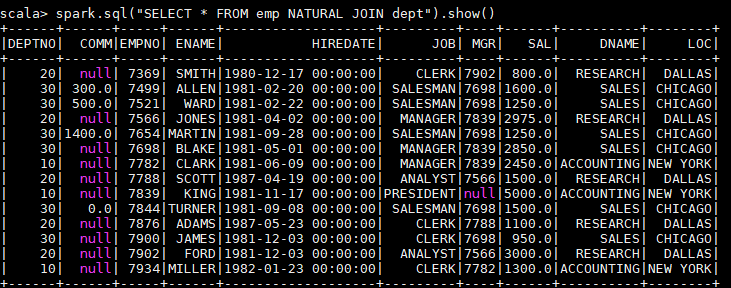

以下是一个自然连接的查询结果，程序自动推断出使用两张表都存在的dept列进行连接，其实际等价于：

spark.sql("SELECT * FROM emp JOIN dept ON emp.deptno = dept.deptno").show()

由于自然连接常常会产生不可预期的结果，所以并不推荐使用。

三、连接的执行

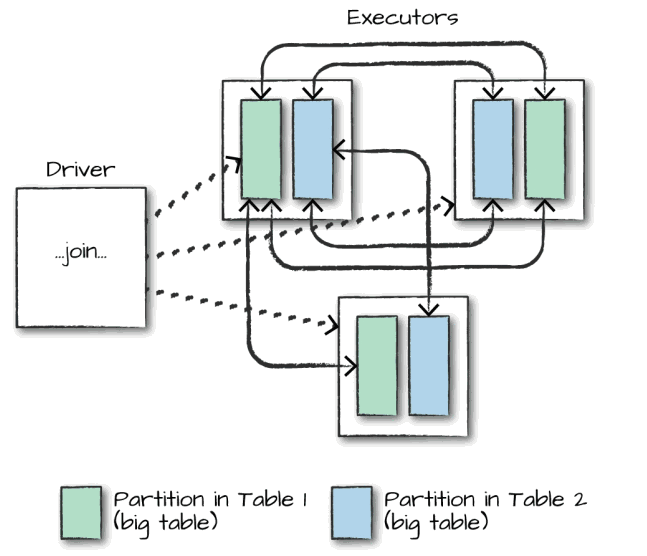

在对大表与大表之间进行连接操作时，通常都会触发Shuffle Join，两表的所有分区节点会进行All-to-All的通讯，这种查询通常比较昂贵，会对网络IO会造成比较大的负担。

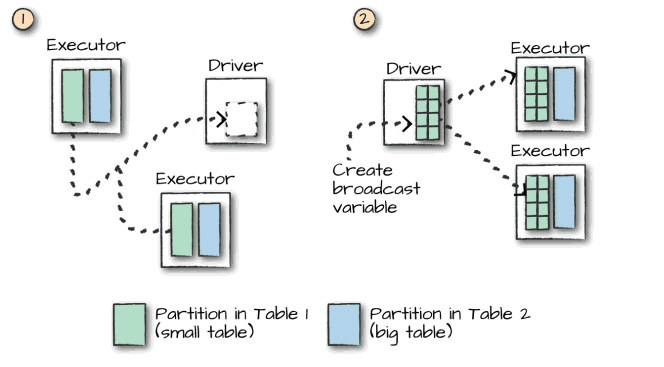

而对于大表和小表的连接操作，Spark会在一定程度上进行优化，如果小表的数据量小于Worker Node的内存空间，Spark会考虑将小表的数据广播到每一个Worker Node，在每个工作节点内部执行连接计算，这可以降低网络的IO，但会加大每个Worker Node的CPU负担。

是否采用广播方式进行Join取决于程序内部对小表的判断，如果想明确使用广播方式进行Join，则可以在DataFrame API 中使用broadcast方法指定需要广播的小表：

empDF.join(broadcast(deptDF), joinExpression).show()

参考资料

1. Matei Zaharia, Bill Chambers . Spark: The Definitive Guide[M] . 2018-02
