Storm编程模型

云计算 hadoop storm 2019/07/13

本文于1830天之前发表，文中内容可能已经过时。

一、简介

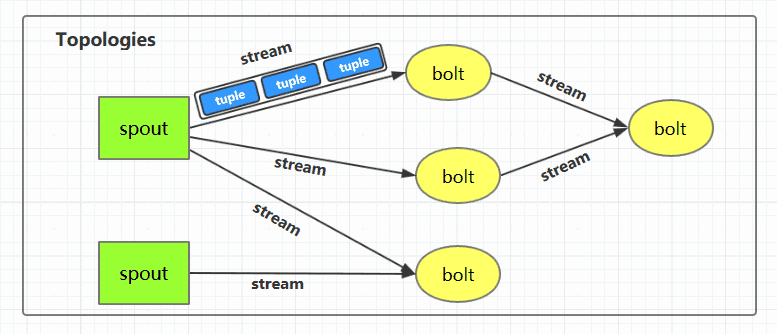

下图为Strom的运行流程图，在开发Storm流处理程序时，我们需要采用内置或自定义实现spout(数据源)和bolt(处理单元)，并通过TopologyBuilder将它们之间进行关联，形成Topology。

二、IComponent接口

IComponent接口定义了Topology中所有组件(spout/bolt)的公共方法，自定义的spout或bolt必须直接或间接实现这个接口。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public interface IComponent extends Serializable {

    /**
     * 声明此拓扑的所有流的输出模式。
     * @param declarer这用于声明输出流id，输出字段以及每个输出流是否是直接流（direct stream）
     */
    void declareOutputFields(OutputFieldsDeclarer declarer);

    /**
     * 声明此组件的配置。
     *
     */
    Map<String, Object> getComponentConfiguration();

}

三、Spout

3.1 ISpout接口

自定义的spout需要实现ISpout接口，它定义了spout的所有可用方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
public interface ISpout extends Serializable {
    /**
     * 组件初始化时候被调用
     *
     * @param conf ISpout的配置
     * @param context 应用上下文，可以通过其获取任务ID和组件ID，输入和输出信息等。
     * @param collector  用来发送spout中的tuples，它是线程安全的，建议保存为此spout对象的实例变量
     */
    void open(Map conf, TopologyContext context, SpoutOutputCollector collector);

    /**
     * ISpout将要被关闭的时候调用。但是其不一定会被执行，如果在集群环境中通过kill -9 杀死进程时其就无法被执行。
     */
    void close();

    /**
     * 当ISpout从停用状态激活时被调用
     */
    void activate();

    /**
     * 当ISpout停用时候被调用
     */
    void deactivate();

    /**
     * 这是一个核心方法，主要通过在此方法中调用collector将tuples发送给下一个接收器，这个方法必须是非阻塞的。
     * nextTuple/ack/fail/是在同一个线程中执行的，所以不用考虑线程安全方面。当没有tuples发出时应该让
     * nextTuple休眠(sleep)一下，以免浪费CPU。
     */
    void nextTuple();

    /**
     * 通过msgId进行tuples处理成功的确认，被确认后的tuples不会再次被发送
     */
    void ack(Object msgId);

    /**
     * 通过msgId进行tuples处理失败的确认，被确认后的tuples会再次被发送进行处理
     */
    void fail(Object msgId);
}

3.2 BaseRichSpout抽象类

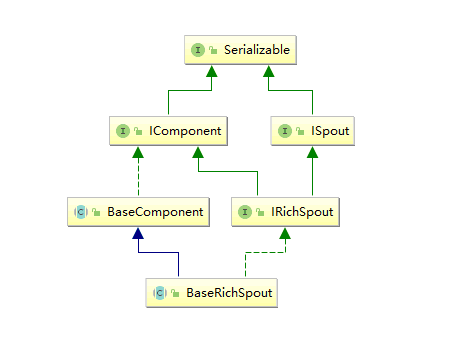

通常情况下，我们实现自定义的Spout时不会直接去实现ISpout接口，而是继承BaseRichSpout。BaseRichSpout继承自BaseCompont，同时实现了IRichSpout接口。

IRichSpout接口继承自ISpout和IComponent,自身并没有定义任何方法：

1
2
3
public interface IRichSpout extends ISpout, IComponent {

}

BaseComponent抽象类空实现了IComponent中getComponentConfiguration方法：

1
2
3
4
5
6
public abstract class BaseComponent implements IComponent {
    @Override
    public Map<String, Object> getComponentConfiguration() {
        return null;
    }
}

BaseRichSpout继承自BaseCompont类并实现了IRichSpout接口，并且空实现了其中部分方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public abstract class BaseRichSpout extends BaseComponent implements IRichSpout {
    @Override
    public void close() {}

    @Override
    public void activate() {}

    @Override
    public void deactivate() {}

    @Override
    public void ack(Object msgId) {}

    @Override
    public void fail(Object msgId) {}
}

通过这样的设计，我们在继承BaseRichSpout实现自定义spout时，就只有三个方法必须实现：

  • open ： 来源于ISpout，可以通过此方法获取用来发送tuples的SpoutOutputCollector；
  • nextTuple ：来源于ISpout，必须在此方法内部发送tuples；
  • declareOutputFields ：来源于IComponent，声明发送的tuples的名称，这样下一个组件才能知道如何接受。

四、Bolt

bolt接口的设计与spout的类似：

4.1 IBolt 接口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
 /**
  * 在客户端计算机上创建的IBolt对象。会被被序列化到topology中（使用Java序列化）,并提交给集群的主机（Nimbus）。
  * Nimbus启动workers反序列化对象，调用prepare，然后开始处理tuples。
 */

public interface IBolt extends Serializable {
    /**
     * 组件初始化时候被调用
     *
     * @param conf storm中定义的此bolt的配置
     * @param context 应用上下文，可以通过其获取任务ID和组件ID，输入和输出信息等。
     * @param collector  用来发送spout中的tuples，它是线程安全的，建议保存为此spout对象的实例变量
     */
    void prepare(Map stormConf, TopologyContext context, OutputCollector collector);

    /**
     * 处理单个tuple输入。
     *
     * @param Tuple对象包含关于它的元数据（如来自哪个组件/流/任务）
     */
    void execute(Tuple input);

    /**
     * IBolt将要被关闭的时候调用。但是其不一定会被执行，如果在集群环境中通过kill -9 杀死进程时其就无法被执行。
     */
    void cleanup();

4.2 BaseRichBolt抽象类

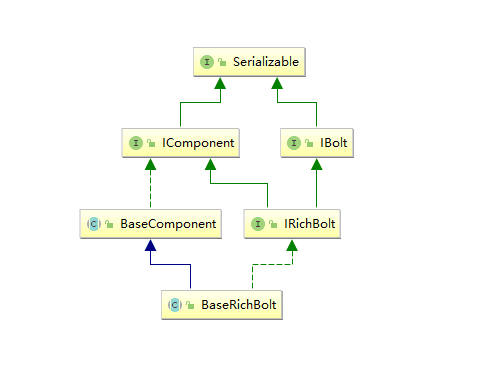

同样的，在实现自定义bolt时，通常是继承BaseRichBolt抽象类来实现。BaseRichBolt继承自BaseComponent抽象类并实现了IRichBolt接口。

IRichBolt接口继承自IBolt和IComponent,自身并没有定义任何方法：

1
2
3
public interface IRichBolt extends IBolt, IComponent {

}

通过这样的设计，在继承BaseRichBolt实现自定义bolt时，就只需要实现三个必须的方法：

  • prepare： 来源于IBolt，可以通过此方法获取用来发送tuples的OutputCollector；
  • execute：来源于IBolt，处理tuples和发送处理完成的tuples；
  • declareOutputFields ：来源于IComponent，声明发送的tuples的名称，这样下一个组件才能知道如何接收。

五、词频统计案例

5.1 案例简介

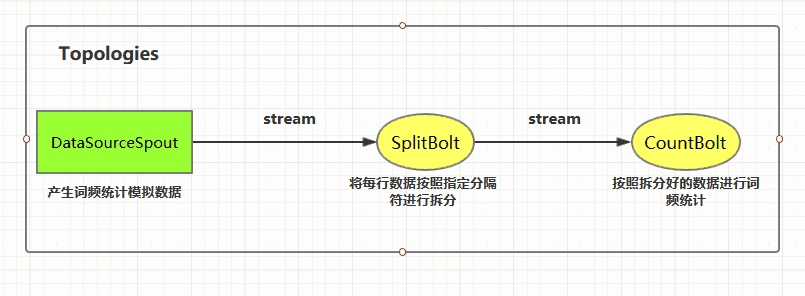

这里我们使用自定义的DataSourceSpout产生词频数据，然后使用自定义的SplitBolt和CountBolt来进行词频统计。

案例源码下载地址：storm-word-count

5.2 代码实现

1. 项目依赖

1
2
3
4
5
<dependency>
    <groupId>org.apache.storm</groupId>
    <artifactId>storm-core</artifactId>
    <version>1.2.2</version>
</dependency>

2. DataSourceSpout

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
public class DataSourceSpout extends BaseRichSpout {

    private List<String> list = Arrays.asList("Spark", "Hadoop", "HBase", "Storm", "Flink", "Hive");

    private SpoutOutputCollector spoutOutputCollector;

    @Override
    public void open(Map map, TopologyContext topologyContext, SpoutOutputCollector spoutOutputCollector) {
        this.spoutOutputCollector = spoutOutputCollector;
    }

    @Override
    public void nextTuple() {
        // 模拟产生数据
        String lineData = productData();
        spoutOutputCollector.emit(new Values(lineData));
        Utils.sleep(1000);
    }

    @Override
    public void declareOutputFields(OutputFieldsDeclarer outputFieldsDeclarer) {
        outputFieldsDeclarer.declare(new Fields("line"));
    }


    /**
     * 模拟数据
     */
    private String productData() {
        Collections.shuffle(list);
        Random random = new Random();
        int endIndex = random.nextInt(list.size()) % (list.size()) + 1;
        return StringUtils.join(list.toArray(), "\t", 0, endIndex);
    }

}

上面类使用productData方法来产生模拟数据，产生数据的格式如下：

1
2
3
4
5
6
7
8
9
Spark	HBase
Hive	Flink	Storm	Hadoop	HBase	Spark
Flink
HBase	Storm
HBase	Hadoop	Hive	Flink
HBase	Flink	Hive	Storm
Hive	Flink	Hadoop
HBase	Hive
Hadoop	Spark	HBase	Storm

3. SplitBolt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public class SplitBolt extends BaseRichBolt {

    private OutputCollector collector;

    @Override
    public void prepare(Map stormConf, TopologyContext context, OutputCollector collector) {
        this.collector=collector;
    }

    @Override
    public void execute(Tuple input) {
        String line = input.getStringByField("line");
        String[] words = line.split("\t");
        for (String word : words) {
            collector.emit(new Values(word));
        }
    }

    @Override
    public void declareOutputFields(OutputFieldsDeclarer declarer) {
        declarer.declare(new Fields("word"));
    }
}

4. CountBolt

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
public class CountBolt extends BaseRichBolt {

    private Map<String, Integer> counts = new HashMap<>();

    @Override
    public void prepare(Map stormConf, TopologyContext context, OutputCollector collector) {

    }

    @Override
    public void execute(Tuple input) {
        String word = input.getStringByField("word");
        Integer count = counts.get(word);
        if (count == null) {
            count = 0;
        }
        count++;
        counts.put(word, count);
        // 输出
        System.out.print("当前实时统计结果:");
        counts.forEach((key, value) -> System.out.print(key + ":" + value + "; "));
        System.out.println();
    }

    @Override
    public void declareOutputFields(OutputFieldsDeclarer declarer) {

    }
}

5. LocalWordCountApp

通过TopologyBuilder将上面定义好的组件进行串联形成 Topology，并提交到本地集群（LocalCluster）运行。通常在开发中，可先用本地模式进行测试，测试完成后再提交到服务器集群运行。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public class LocalWordCountApp {

    public static void main(String[] args) {
        TopologyBuilder builder = new TopologyBuilder();

        builder.setSpout("DataSourceSpout", new DataSourceSpout());

        // 指明将 DataSourceSpout 的数据发送到 SplitBolt 中处理
        builder.setBolt("SplitBolt", new SplitBolt()).shuffleGrouping("DataSourceSpout");

        //  指明将 SplitBolt 的数据发送到 CountBolt 中 处理
        builder.setBolt("CountBolt", new CountBolt()).shuffleGrouping("SplitBolt");

        // 创建本地集群用于测试 这种模式不需要本机安装storm,直接运行该Main方法即可
        LocalCluster cluster = new LocalCluster();
        cluster.submitTopology("LocalWordCountApp",
                new Config(), builder.createTopology());
    }

}

6. 运行结果

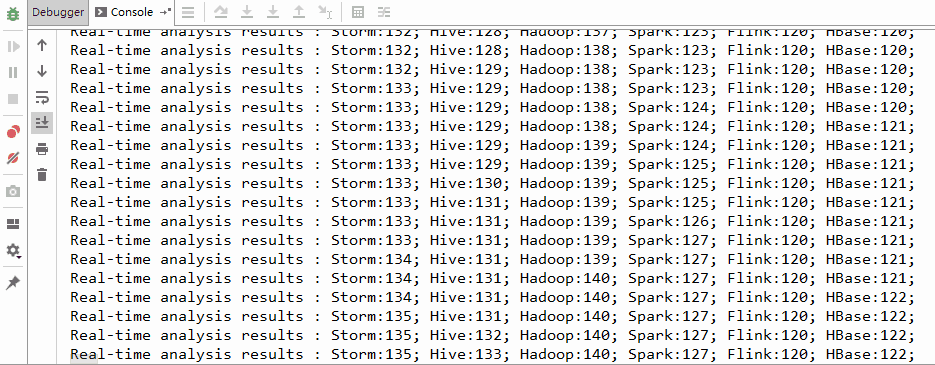

启动WordCountApp的main方法即可运行，采用本地模式Storm会自动在本地搭建一个集群，所以启动的过程会稍慢一点，启动成功后即可看到输出日志。

六、提交到服务器集群运行

6.1 代码更改

提交到服务器的代码和本地代码略有不同，提交到服务器集群时需要使用StormSubmitter进行提交。主要代码如下：

为了结构清晰，这里新建ClusterWordCountApp类来演示集群模式的提交。实际开发中可以将两种模式的代码写在同一个类中，通过外部传参来决定启动何种模式。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
public class ClusterWordCountApp {

    public static void main(String[] args) {
        TopologyBuilder builder = new TopologyBuilder();

        builder.setSpout("DataSourceSpout", new DataSourceSpout());

        // 指明将 DataSourceSpout 的数据发送到 SplitBolt 中处理
        builder.setBolt("SplitBolt", new SplitBolt()).shuffleGrouping("DataSourceSpout");

        //  指明将 SplitBolt 的数据发送到 CountBolt 中 处理
        builder.setBolt("CountBolt", new CountBolt()).shuffleGrouping("SplitBolt");

        // 使用StormSubmitter提交Topology到服务器集群
        try {
            StormSubmitter.submitTopology("ClusterWordCountApp",  new Config(), builder.createTopology());
        } catch (AlreadyAliveException | InvalidTopologyException | AuthorizationException e) {
            e.printStackTrace();
        }
    }

}

6.2 打包上传

打包后上传到服务器任意位置，这里我打包后的名称为storm-word-count-1.0.jar

1
# mvn clean package -Dmaven.test.skip=true

6.3 提交Topology

使用以下命令提交Topology到集群：

1
2
# 命令格式: storm jar jar包位置 主类的全路径 ...可选传参
storm jar /usr/appjar/storm-word-count-1.0.jar  com.myhhub.wordcount.ClusterWordCountApp

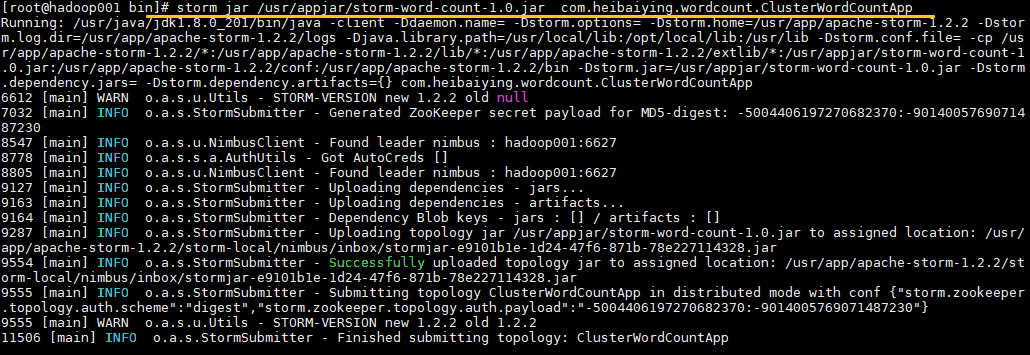

出现successfully则代表提交成功：

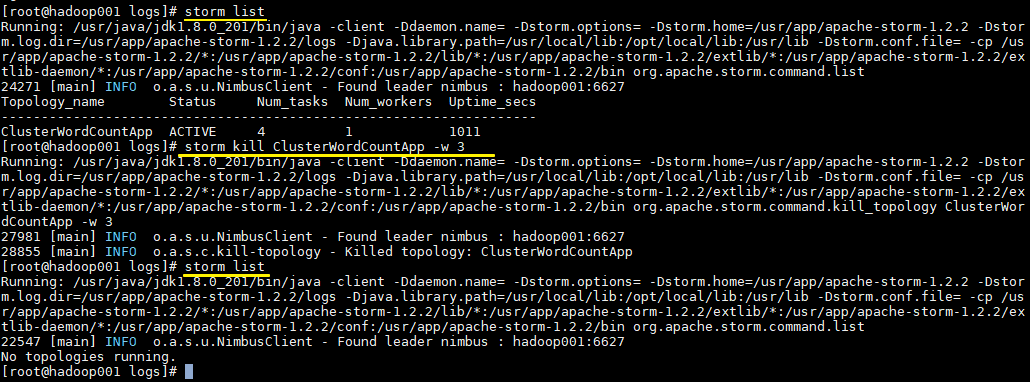

6.4 查看Topology与停止Topology（命令行方式）

1
2
3
4
5
# 查看所有Topology
storm list

# 停止  storm kill topology-name [-w wait-time-secs]
storm kill ClusterWordCountApp -w 3

6.5 查看Topology与停止Topology（界面方式）

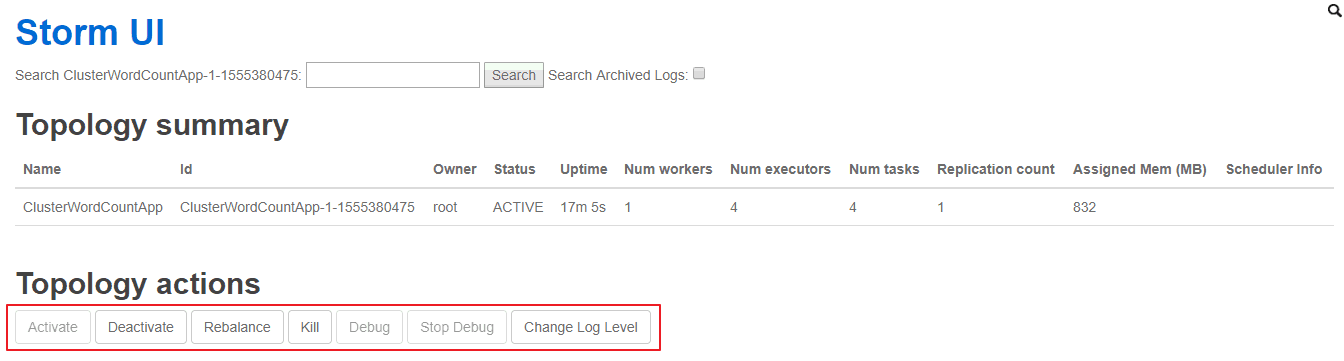

使用UI界面同样也可进行停止操作，进入WEB UI界面（8080端口），在Topology Summary中点击对应Topology 即可进入详情页面进行操作。

七、关于项目打包的扩展说明

mvn package的局限性

在上面的步骤中，我们没有在POM中配置任何插件，就直接使用mvn package进行项目打包，这对于没有使用外部依赖包的项目是可行的。但如果项目中使用了第三方JAR包，就会出现问题，因为package打包后的JAR中是不含有依赖包的，如果此时你提交到服务器上运行，就会出现找不到第三方依赖的异常。

这时候可能大家会有疑惑，在我们的项目中不是使用了storm-core这个依赖吗？其实上面之所以我们能运行成功，是因为在Storm的集群环境中提供了这个JAR包，在安装目录的lib目录下：

为了说明这个问题我在Maven中引入了一个第三方的JAR包，并修改产生数据的方法：

1
2
3
4
5
<dependency>
    <groupId>org.apache.commons</groupId>
    <artifactId>commons-lang3</artifactId>
    <version>3.8.1</version>
</dependency>

StringUtils.join()这个方法在commons.lang3和storm-core中都有，原来的代码无需任何更改，只需要在import时指明使用commons.lang3。

1
2
3
4
5
6
7
8
import org.apache.commons.lang3.StringUtils;

private String productData() {
    Collections.shuffle(list);
    Random random = new Random();
    int endIndex = random.nextInt(list.size()) % (list.size()) + 1;
    return StringUtils.join(list.toArray(), "\t", 0, endIndex);
}

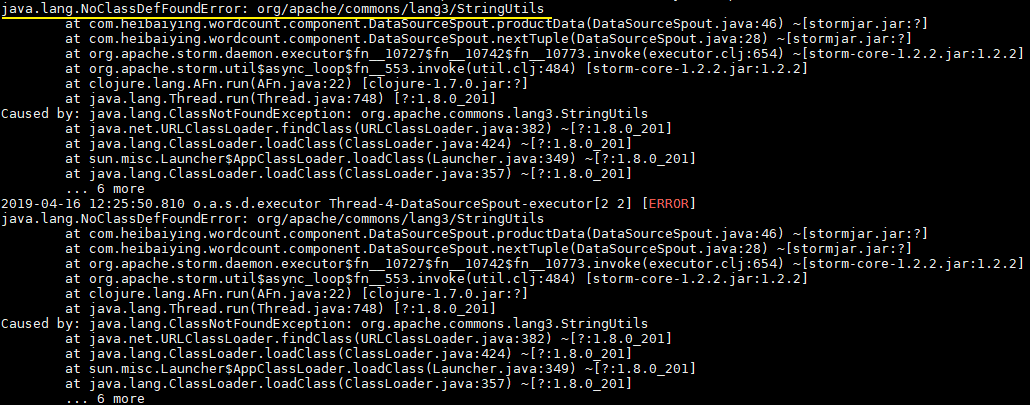

此时直接使用mvn clean package打包运行，就会抛出下图的异常。因此这种直接打包的方式并不适用于实际的开发，因为实际开发中通常都是需要第三方的JAR包。

想把依赖包一并打入最后的JAR中，maven提供了两个插件来实现，分别是maven-assembly-plugin和maven-shade-plugin。鉴于本篇文章篇幅已经比较长，且关于Storm打包还有很多需要说明的地方，所以关于Storm的打包方式单独整理至下一篇文章：

Storm三种打包方式对比分析
