JavaFX 2D Shapes Polyline形状折线

本文于1809天之前发表,文中内容可能已经过时。

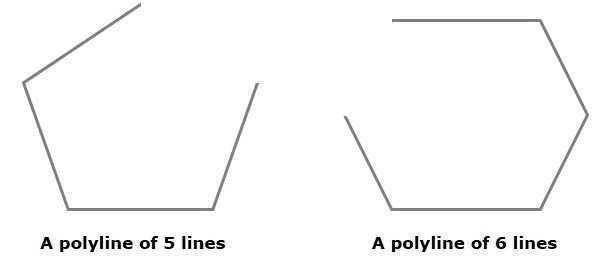

折线与多边形相同,但折线最终未关闭。或者,由一个或多个线段组成的连续线。

简而言之,我们可以说多边形是由共面线段形成的开放图形。

在JavaFX中,Polyline由名为Polygon的类表示。该类属于包javafx.scene.shape。

通过实例化此类,您可以在JavaFX中创建折线节点。您需要传递以双精度数形式定义折线的点的x,y坐标。

您可以将double数组作为此类构造函数的参数传递,如下所示 -

1
Polyline polyline = new Polyline(doubleArray);

或者,通过使用getPoints()方法如下 -

1
polyline.getPoints().addAll(new Double[]{List of XY coordinates separated by commas });

绘制折线的步骤

要在JavaFX中绘制折线,请按照以下步骤操作。

第1步:创建一个类

创建一个Java类并继承包javafx.applicationApplication类,并按如下方式实现此类的start()方法。

1
2
3
4
5
public class ClassName extends Application {
@Override
public void start(Stage primaryStage) throws Exception {
}
}

第2步:创建折线

您可以通过实例化属于包javafx.scene.shape的名为Line的类在JavaFX中创建一行。您可以按如下方式实例化此类。

1
2
//Creating an object of the class Polyline
Polyline polyline = new Polyline();

第3步:将属性设置为折线

指定一个双数组,其中包含以逗号分隔的所需折线(本例中为六边形)的点的XY坐标。您可以使用Polyline类的getPoints()方法执行此操作,如以下代码块所示。

1
2
3
4
5
6
7
8
9
//Adding coordinates to the hexagon
polyline.getPoints().addAll(new Double[]{
200.0, 50.0,
400.0, 50.0,
450.0, 150.0,
400.0, 250.0,
200.0, 250.0,
150.0, 150.0,
});

第4步:创建组对象

start()方法中,通过实例化名为Group的类来创建组对象,该类属于包javafx.scene

将在上一步中创建的Polyline(节点)对象作为参数传递给Group类的构造函数,以便将其添加到组中,如下所示 -

1
Group root = new Group(polyline);

第5步:创建场景对象

通过实例化属于包javafx.scene的名为Scene的类来创建场景。对此类传递在上一步中创建的Group对象(root)

除了根对象之外,您还可以传递两个表示屏幕高度和宽度的双参数以及Group类的对象,如下所示。

1
Scene scene = new Scene(group ,600, 300);

第6步:设置舞台的标题

您可以使用Stage类的setTitle()方法将标题设置为舞台。所述primaryStage是被传递给场景类作为参数的开始方法Stage对象。

使用primaryStage对象,将场景标题设置为Sample Application,如下所示。

1
primaryStage.setTitle("Sample Application");

第7步:将场景添加到舞台

您可以使用名为Stage的类的方法setScene()将Scene对象添加到舞台。使用以下方法添加在前面步骤中准备的Scene对象。

1
primaryStage.setScene(scene);

第8步:显示舞台的内容

显示场景的使用命名的方法的内容显示()的的阶段类,如下所示。

1
primaryStage.show();

第9步:启动应用程序

通过从main方法调用Application类的静态方法launch()来启动JavaFX应用程序,如下所示。

1
2
3
public static void main(String args[]){
launch(args);
}

以下是使用JavaFX生成折线的程序。将此代码保存在名为PolylineExample.java的文件中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Polyline

public class PolylineExample extends Application {
@Override
public void start(Stage stage) {
//Creating a polyline
Polyline polyline = new Polyline();

//Adding coordinates to the polygon
polyline.getPoints().addAll(new Double[]{
200.0, 50.0,
400.0, 50.0,
450.0, 150.0,
400.0, 250.0,
200.0, 250.0,
150.0, 150.0,
});

//Creating a Group object
Group root = new Group(polyline);

//Creating a scene object
Scene scene = new Scene(root, 600, 300);

//Setting title to the Stage
stage.setTitle("Drawing a Polyline");

//Adding scene to the stage
stage.setScene(scene);

//Displaying the contents of the stage
stage.show();
}
public static void main(String args[]){
launch(args);
}
}

使用以下命令从命令提示符编译并执行保存的java文件。

1
2
javac PolylineExample.java
java PolylineExample

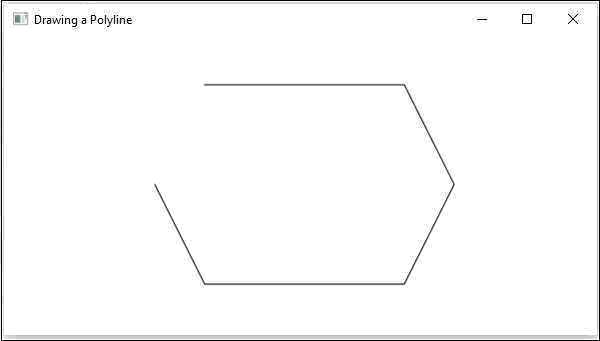

在执行时,上述程序生成一个显示折线的JavaFX窗口,如下所示。
