路径元素弧用于将弧绘制到当前位置的指定坐标中的点。

它由名为ArcTo的类表示。该类属于包javafx.scene.shape。

该类具有double数据类型的4个属性，即 -

• X - 弧中心的x坐标。
• Y - 弧中心的y坐标。
• radiusX - 当前弧所属的完整椭圆的宽度。
• radiusY - 当前弧所属的完整椭圆的高度。

要绘制Path元素arc，您需要将值传递给这些属性。这可以通过将它们以相同的顺序传递给此类的构造函数来完成，在实例化时，如下所示 -

ArcTo arcTo = new ArcTo(x, y, radius, radiusY);

或者，通过使用他们各自的setter方法如下 -

setX(value);
setY(value);
setRadiusX(value);
setRadiusY(value);

绘制PathElement Arc的步骤

要从JavaFX中的当前位置绘制弧到指定点，请按照下面给出的步骤操作。

第1步：创建一个类

创建Java类并继承包javafx.application的Application类。然后，您可以按如下方式实现此类的start（）方法。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

第2步：创建路径类对象

创建Path类对象，如以下代码块所示。

//Creating a Path object
Path path = new Path();

第3步：创建路径

创建MoveTo路径元素并将XY坐标设置为线的起点到坐标（100,150）。这可以使用MoveTo类的setX（）和setY（）方法完成，如下所示。

//Moving to the starting point
MoveTo moveTo = new MoveTo();
moveTo.setX(100.0f);
moveTo.setY(150.0f);

第4步：创建ArcTo类的对象

通过实例化名为ArcTo的类来创建路径元素二次曲线，该类属于包javafx.scene.shape，如下所示 -

//Creating an object of the class ArcTo
ArcTo arcTo = new ArcTo()

第5步：为Arc Element设置属性

指定椭圆中心的x，y坐标（此弧是其中的一部分）。然后，您可以使用各自的setter方法指定弧的radiusX，radiusY，起始角度和长度，如下所示。

//setting properties of the path element arc
arcTo.setX(300.0);
arcTo.setY(50.0);

arcTo.setRadiusX(50.0);
arcTo.setRadiusY(50.0);

第6步：将元素添加到Path类的Observable列表中

将前面步骤中创建的路径元素MoveTo和arcTo添加到Path类的可观察列表中，如下所示 -

//Adding the path elements to Observable list of the Path class
path.getElements().add(moveTo);
path.getElements().add(cubicCurveTo);

第7步：创建组对象

通过实例化名为Group的类来创建组对象，该类属于包javafx.scene。

将上一步中创建的Line（节点）对象作为参数传递给Group类的构造函数。这样做可以将其添加到组中，如下所示 -

Group root = new Group(line);

第8步：创建场景对象

通过实例化属于包javafx.scene的名为Scene的类来创建场景。在此类中，传递上一步中创建的Group对象（root）。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双参数以及Group类的对象，如下所示 -

Scene scene = new Scene(group ,600, 300);

第9步：设置舞台的标题

您可以使用Stage类的setTitle（）方法将标题设置为舞台。所述primaryStage是被传递给场景类作为参数的开始方法Stage对象。

使用primaryStage对象，将场景标题设置为Sample Application，如下所示。

primaryStage.setTitle("Sample Application");

第10步：向舞台添加场景

您可以使用名为Stage的类的方法setScene（）将Scene对象添加到舞台。使用此方法添加前面步骤中准备的Scene对象，如下所示 -

primaryStage.setScene(scene);

步骤11：显示舞台的内容

显示场景的使用命名的方法的内容显示（）的的阶段类，如下所示。

primaryStage.show();

第12步：启动应用程序

通过从main方法调用Application类的静态方法launch（）来启动JavaFX应用程序，如下所示。

public static void main(String args[]){
   launch(args);
}

例

以下是使用JavaFX类路径从当前点绘制弧到指定位置的程序。将此代码保存在名为ArcExample.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.ArcTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;

public class ArcExample extends Application {
   @Override
   public void start(Stage stage) {
      //Creating an object of the class Path
      Path path = new Path();

      //Moving to the starting point
      MoveTo moveTo = new MoveTo();
      moveTo.setX(250.0);
      moveTo.setY(250.0);

      //Instantiating the arcTo class
      ArcTo arcTo = new ArcTo();

      //setting properties of the path element arc
      arcTo.setX(300.0);
      arcTo.setY(50.0);

      arcTo.setRadiusX(50.0);
      arcTo.setRadiusY(50.0);

      //Adding the path elements to Observable list of the Path class
      path.getElements().add(moveTo);
      path.getElements().add(arcTo);

      //Creating a Group object
      Group root = new Group(path);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Drawing an arc through a path");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的java文件。

javac ArcExample.java
java ArcExample

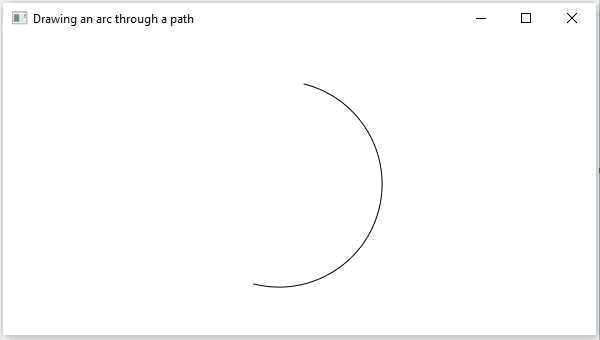

执行时，上述程序生成一个显示弧的JavaFX窗口，该窗口从当前位置绘制到指定点，如下所示。
