JavaFX Stacked Bar Chart（堆积条形图）

后端 java javafx 2019/08/09

本文于1802天之前发表，文中内容可能已经过时。

StackedBarChart是BarChart的变体，它绘制了指示类别数据值的条形图。条形可以是垂直的或水平的，这取决于哪个轴是类别轴。每个系列的栏位于上一系列的顶部。

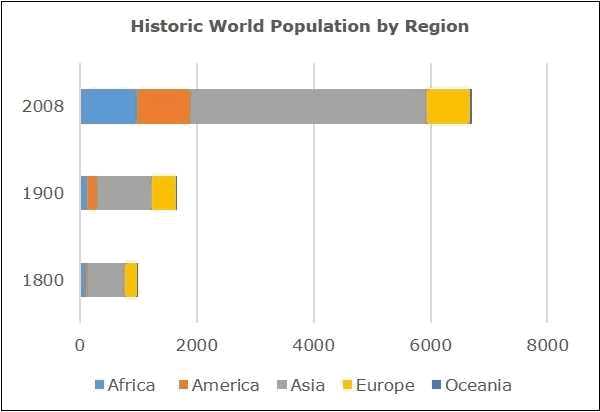

以下是堆积条形图，描绘了人口增长。

堆积条形图

在JavaFX中，堆积条形图由名为StackedBarChart的类表示。该类属于包javafx.scene.chart。通过实例化此类，您可以在JavaFX中创建StackedBarChart节点。

生成堆积条形图的步骤

要在JavaFX中生成堆积条形图，请按照以下步骤操作。

第1步：创建一个类

创建Java类并继承包javafx.application的Application类。然后，您可以按如下方式实现此类的start（）方法。

1
2
3
4
5
public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
   }
}

第2步：定义轴

定义堆积条形图的X轴和Y轴，并为它们设置标签。在我们的例子中，X轴代表大陆，y轴代表数百万的人口。

1
2
3
4
5
6
7
8
9
10
//Defining the x axis
CategoryAxis xAxis = new CategoryAxis();

xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList
   ("Africa", "America", "Asia", "Europe", "Oceania")));
xAxis.setLabel("category");

//Defining the y axis
NumberAxis yAxis = new NumberAxis();
yAxis.setLabel("Population (In millions)");

第3步：创建堆积条形图

通过实例化包javafx.scene.chart的名为StackedBarChart的类来创建折线图。对于此类的构造函数，传递表示在上一步中创建的X轴和Y轴的对象。

1
2
3
4
//Creating the Bar chart
StackedBarChart<String, Number> stackedBarChart =
new StackedBarChart<>(xAxis, yAxis);
stackedBarChart.setTitle("Historic World Population by Region");

第4步：准备数据

实例化XYChart.Series类并将数据（一系列，x和y坐标）添加到此类的Observable列表中，如下所示 -

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
//Prepare XYChart.Series objects by setting data
XYChart.Series<String, Number> series1 = new XYChart.Series<>();
series1.setName("1800");
series1.getData().add(new XYChart.Data<>("Africa", 107));
series1.getData().add(new XYChart.Data<>("America", 31));
series1.getData().add(new XYChart.Data<>("Asia", 635));
series1.getData().add(new XYChart.Data<>("Europe", 203));
series1.getData().add(new XYChart.Data<>("Oceania", 2));
XYChart.Series<String, Number> series2 = new XYChart.Series<>();

series2.setName("1900");
series2.getData().add(new XYChart.Data<>("Africa", 133));
series2.getData().add(new XYChart.Data<>("America", 156));
series2.getData().add(new XYChart.Data<>("Asia", 947));
series2.getData().add(new XYChart.Data<>("Europe", 408));
series1.getData().add(new XYChart.Data<>("Oceania", 6));

XYChart.Series<String, Number> series3 = new XYChart.Series<>();
series3.setName("2008");
series3.getData().add(new XYChart.Data<>("Africa", 973));
series3.getData().add(new XYChart.Data<>("America", 914));
series3.getData().add(new XYChart.Data<>("Asia", 4054));
series3.getData().add(new XYChart.Data<>("Europe", 732));
series1.getData().add(new XYChart.Data<>("Oceania", 34));

第5步：将数据添加到堆积条形图

将上一步骤中准备的数据系列添加到条形图中，如下所示 -

1
2
//Setting the data to bar chart
stackedBarChart.getData().addAll(series1, series2, series3);

第6步：创建组对象

在start（）方法中，通过实例化名为Group的类来创建组对象。这属于包javafx.scene。

将上一步中创建的StackedBarChart（节点）对象作为参数传递给Group类的构造函数。这样做是为了将其添加到组中，如下所示 -

1
Group root = new Group(stackedBarChart);

第7步：创建场景对象

通过实例化名为Scene的类来创建一个Scene，该类属于包javafx.scene。对于此类，传递在上一步中创建的Group对象（root）。

除了根对象之外，您还可以传递两个表示屏幕高度和宽度的双参数，以及Group类的对象，如下所示。

1
Scene scene = new Scene(group ,600, 300);

第8步：设置舞台的标题

您可以使用Stage类的setTitle（）方法将标题设置为舞台。此primaryStage是一个Stage对象，它作为参数传递给场景类的start方法。

使用primaryStage对象，将场景标题设置为Sample Application，如下所示。

1
primaryStage.setTitle("Sample Application");

第9步：将场景添加到舞台

您可以使用名为Stage的类的方法setScene（）将Scene对象添加到舞台。使用此方法添加前面步骤中准备的Scene对象，如下所示。

1
primaryStage.setScene(scene);

第10步：显示舞台的内容

显示场景的使用命名的方法的内容显示（）的的阶段类，如下所示。

1
primaryStage.show();

第11步：启动应用程序

通过从main方法调用Application类的静态方法launch（）来启动JavaFX应用程序，如下所示。

1
2
3
public static void main(String args[]){
   launch(args);
}

例

下表列出了1800,1900和2008年各大洲的人口。

非洲 美国 亚洲 欧洲 大洋洲
1800 107 31 635 203 2
1900 133 156 947 408 6
2008年 973 914 4054 732 34

以下是一个Java程序，它使用JavaFX生成描述上述数据的堆积条形图。

将此代码保存在名为StackedBarChartExample.java的文件中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
import java.util.Arrays;
import javafx.application.Application;
import javafx.collections.FXCollections;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.chart.CategoryAxis;
import javafx.stage.Stage;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.StackedBarChart;
import javafx.scene.chart.XYChart;

public class StackedBarChartExample extends Application {
   @Override
   public void start(Stage stage) {
      //Defining the axes
      CategoryAxis xAxis = new CategoryAxis();
      xAxis.setCategories(FXCollections.<String>observableArrayList(Arrays.asList
         ("Africa", "America", "Asia", "Europe", "Oceania")));

      xAxis.setLabel("category");
      NumberAxis yAxis = new NumberAxis();
      yAxis.setLabel("Population (In millions)");

      //Creating the Bar chart
      StackedBarChart<String, Number> stackedBarChart =
         new StackedBarChart<>(xAxis, yAxis);
      stackedBarChart.setTitle("Historic World Population by Region");

      //Prepare XYChart.Series objects by setting data
      XYChart.Series<String, Number> series1 = new XYChart.Series<>();
      series1.setName("1800");
      series1.getData().add(new XYChart.Data<>("Africa", 107));
      series1.getData().add(new XYChart.Data<>("America", 31));
      series1.getData().add(new XYChart.Data<>("Asia", 635));
      series1.getData().add(new XYChart.Data<>("Europe", 203));
      series1.getData().add(new XYChart.Data<>("Oceania", 2));

      XYChart.Series<String, Number> series2 = new XYChart.Series<>();
      series2.setName("1900");
      series2.getData().add(new XYChart.Data<>("Africa", 133));
      series2.getData().add(new XYChart.Data<>("America", 156));
      series2.getData().add(new XYChart.Data<>("Asia", 947));
      series2.getData().add(new XYChart.Data<>("Europe", 408));
      series1.getData().add(new XYChart.Data<>("Oceania", 6));

      XYChart.Series<String, Number> series3 = new XYChart.Series<>();
      series3.setName("2008");
      series3.getData().add(new XYChart.Data<>("Africa", 973));
      series3.getData().add(new XYChart.Data<>("America", 914));
      series3.getData().add(new XYChart.Data<>("Asia", 4054));
      series3.getData().add(new XYChart.Data<>("Europe", 732));
      series1.getData().add(new XYChart.Data<>("Oceania", 34));

      //Setting the data to bar chart
      stackedBarChart.getData().addAll(series1, series2, series3);

      //Creating a Group object
      Group root = new Group(stackedBarChart);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 400);

      //Setting title to the Stage
      stage.setTitle("stackedBarChart");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的java文件。

1
2
javac StackedBarChartExample.java
java StackedBarChartExample

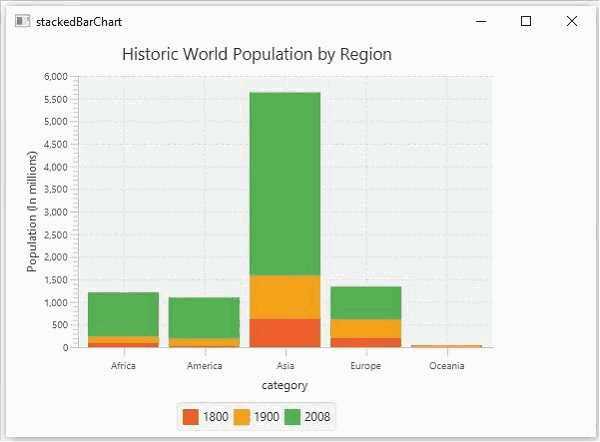

在执行时，上述程序生成一个显示面积图的JavaFX窗口，如下所示。

堆积条示例
